Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-125
Задержка при разгоне
Заводское значение: 0.00
Значения: 0.00~600.00 сек.
Частота задержки при разгоне
Заводское значение: 0.00
Значения: 0.00~600.00 Гц
Задержка при замедлении
Заводское значение: 0.00
Значения: 0.00~600.00 сек.
Частота задержки при замедлении
Заводское значение: 0.00
Значения: 0.00~600.00 Гц
При сособо тяжелой нагрузке (краны, подъемники) данные параметры могут обеспечить
стабильность выходной частоты ПЧ.
Параметры 07-15 … 07-18 могут обеспечить предотвращение возникновение ошибок «OV»
и «OC» при особо тяжёлой нагрузке двигателя.

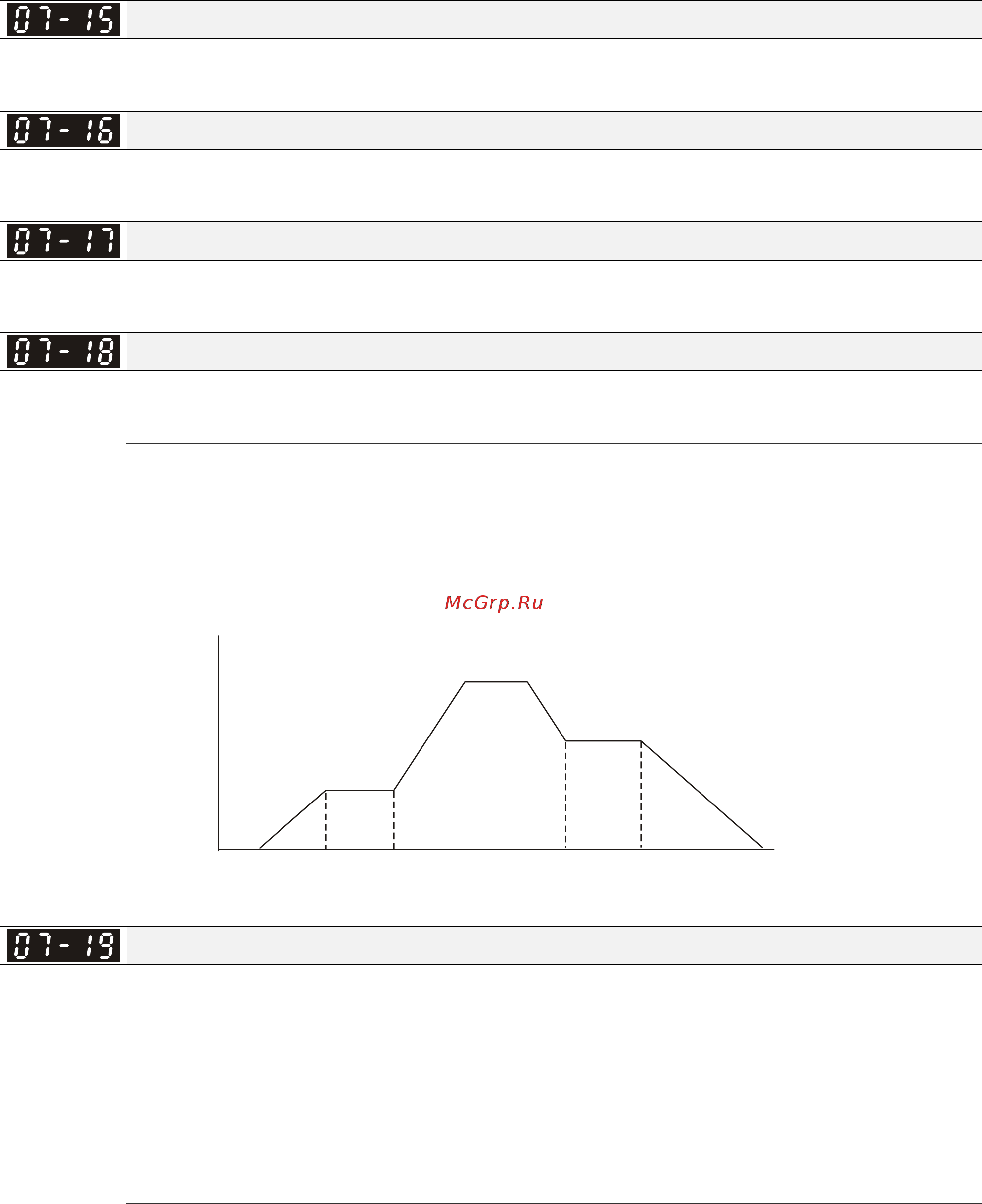

Частота
Время
Задержка разгона/замедления
07-16
Частота задержки
разгона
07-15
Время задержки
разгона
07-17
Время
задержки
замедления
07-18
Частота
задержки
замедления
Управление встроенным вентилятор охлаждения
Заводское значение: 0
Значения:0: Вентилятор включен всегда
1: Отключение вентилятора через 1 минуту после останова двигателя
2: Включение вентилятора при команде ПУСК. Отключение вентилятора
при команде СТОП преобразователя
3: Включение вентилятора при нагреве радиатора выше 60
o
C.
4: Вентилятор выключен всегда
Параметр определяет режим работы встроенного в ПЧ вентилятора охлаждения.
Значение 0: Вентилятор включится вместе с подачей питания на ПЧ.
Значение 1: Вентилятор отключится через 1 минуту после останова двигателя
Значение 2: Вентилятор включится вместе с пуском ПЧ. Вентилятор выключится вместе с
остановкой ПЧ.
Значение 3: Вентилятор будет работать в зависимости от температуры IGBT модулей и
радиатора. Вентилятор
включится, когда температура радиатора поднимиться до 60
o
C.
Вентилятор выключится, когда температура радиатора опустится до 40
o
C.
