Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-126
Значение 4: Вентилятор всегда выключен

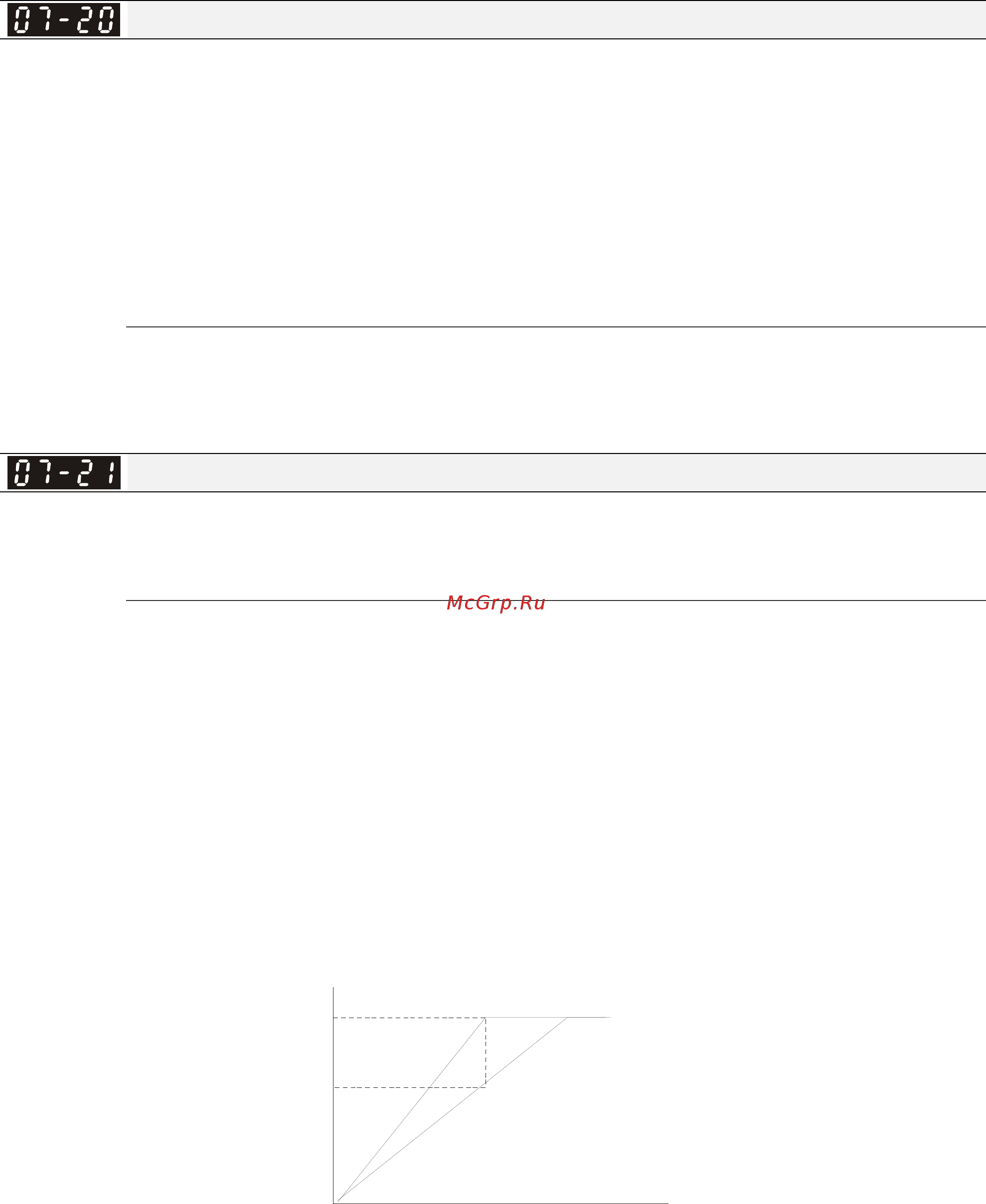

Внешний аварийный стоп (EF) и принудительный останов
Заводское значение: 0
Значения:
0: На свободном выбеге
1: Замедление в соответствии с 1
ым
временем торможения
2: Замедление в соответствии со 2
ым
временем торможения
3: Замедление в соответствии с 3
им
временем торможения
4: Замедление в соответствии с 4
ым
временем торможения
5: Текущее время замедления
6: Автоматическое время замедления (параметр 01-46)
Параметр 07-20 задает способ остановки двигателя. Если входной дискретный вход
установлен на значение «10» или «18» и будет включен, то двигатель будет остановлен в
соответствии с параметром 07-20.
Функция автоматического энергосбережения
Заводское значение: 0
Значения:0: Выкл.
1: Разрешено
При включенном режиме энергосбережения преобразователь будет выдавать полное
напряжение на двигатель в процессе разгона и замедления. При постоянной скорости
преобразователь будет вычислять оптимальное напряжение, которое нужно подать на
двигатель, в зависимости от нагрузки. Эта функция не должна использоваться с постоянно
изменяющейся нагрузкой или с длительной номинальной нагрузкой.
При постоянной
частоте, то есть при постоянной установившейся скорости двигателя,
выходное напряжение преобразователя будет автоматически снижаться при снижении
нагрузки двигателя. Это позволяет работать в режиме энергосбережения с минимальными
выходными напряжением и током.
75%
100%
Выходное
напряжение
Частота
Энергосбережение
Снижение
на 25%
Режим FOCPG (для асинхронного двигателя):
Если двигатель работает с постоянной скоростью и ток двигателя ниже, чем 35%
номинального тока ПЧ, то начнется отсчет времени задержки включения функции
автоматического энергосбережения. Спустя 5 сек энергосбережение включится (может
снизить выходное напряжение на 30%). Энергосбережение будет отключено при
повышении тока двигателя до 50% номинального тока ПЧ.
