Qundis Q heat QDS [11/28] При замене прибора
![Qundis Q heat US [11/28] Подготовка установки опосредованный погружной погружная гильза](/views2/1476920/page11/bgb.png)
Соблюдайте национальные и региональные правила использования
погружных гильз!
Соблюдайте национальные и региональные правила использования
погружных гильз!
Для варианта 80 мм
(нет встроенного датчика
обратного трубопровода):
Использовать муфты
с погружными гильзами!
Использовать муфты с
погружными гильзами!
• Промыть систему
• Закрыть шаровые краны
• Промыть систему
• Закрыть шаровые краны

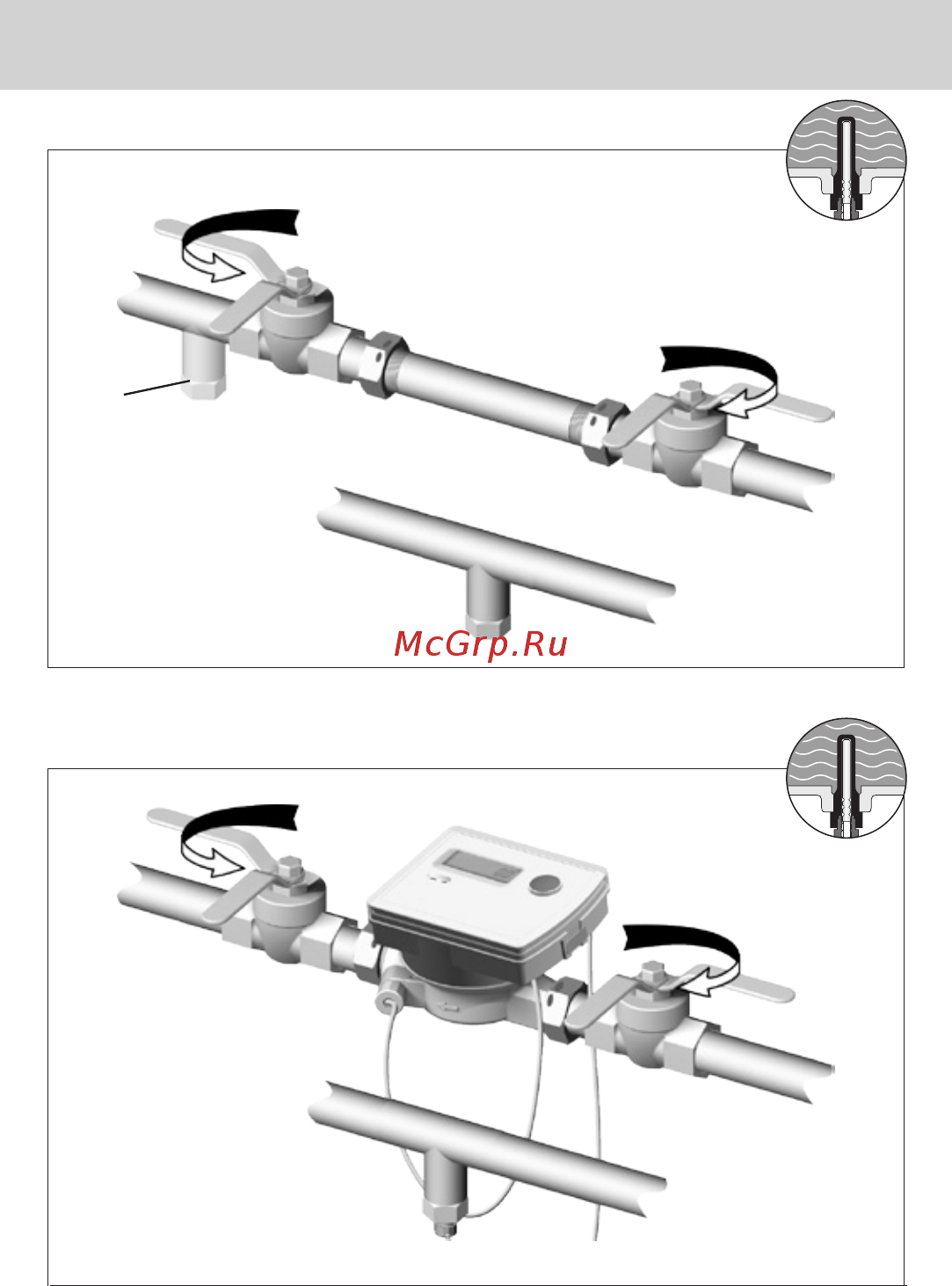

Подготовка установки – опосредованный погружной (погружная гильза)
- для нового оборудования
- при замене прибора
11
