Qundis Q heat QDS [8/28] Установка счетчика тепла прямой погружной шаровой кран
![Qundis Q heat QDS [8/28] Установка счетчика тепла прямой погружной шаровой кран](/views2/1476920/page8/bg8.png)

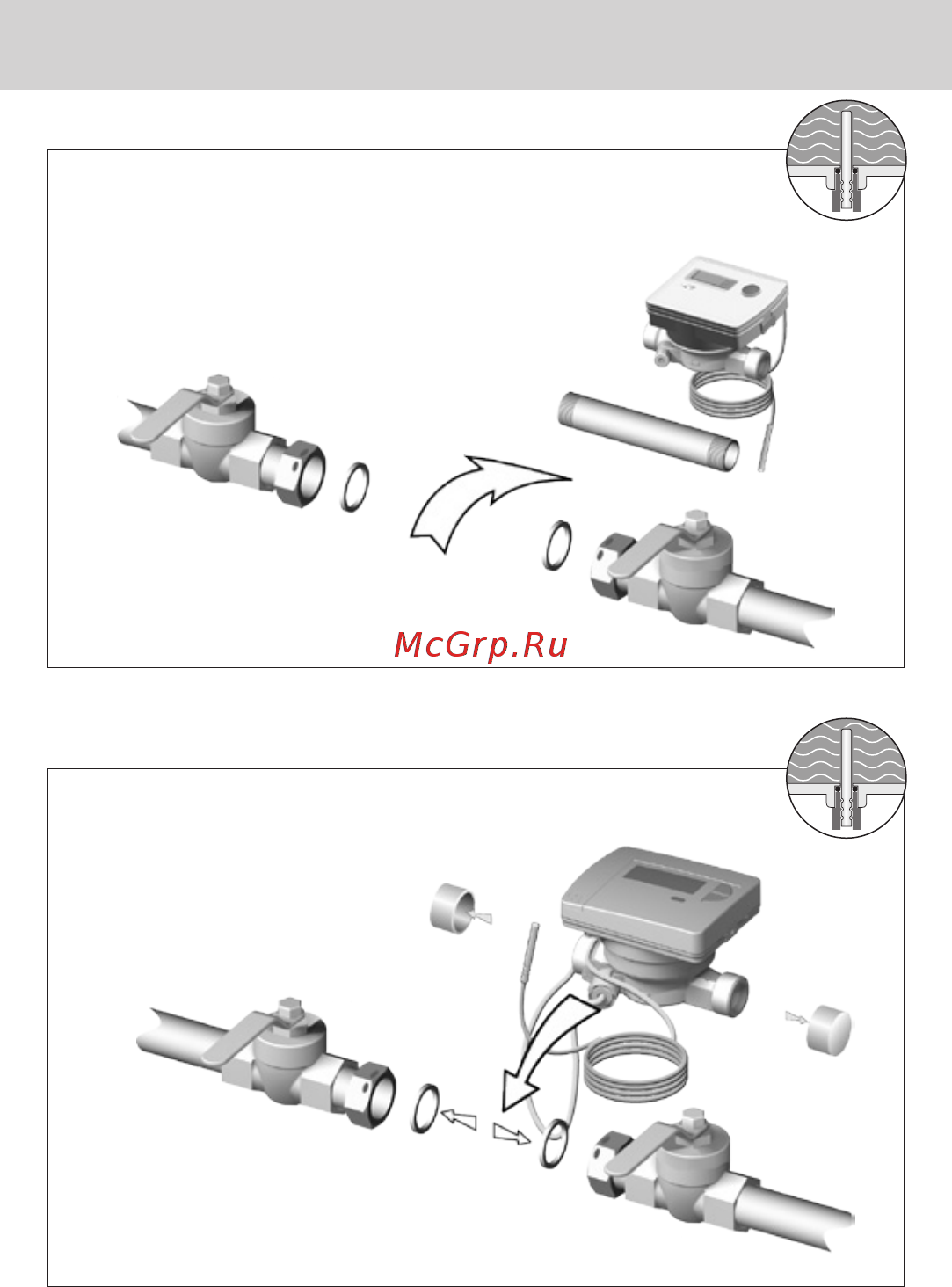

Установка счетчика тепла – прямой погружной (шаровой кран)
• Убрать промывочную трубу
либо демонтировать имеющийся
счетчик соответственно
• Удалить все уплотнения
• При необходимости демонти-
ровать температурный датчик
• Удалить защитную заглушку
для резьбы
• При установке нового счетчика
всегда использовать новые
уплотнения!
Подготовка монтажа
Монтаж счетчика тепла
8
