Qundis Q heat QDS [6/28] Варианты установки опосредованный погружной погружная гильза
![Qundis Q heat US [6/28] Варианты установки опосредованный погружной погружная гильза](/views2/1476920/page6/bg6.png)
Соблюдайте национальные и региональные правила использования
погружных гильз!
Соблюдайте национальные и региональные правила использования
погружных гильз!

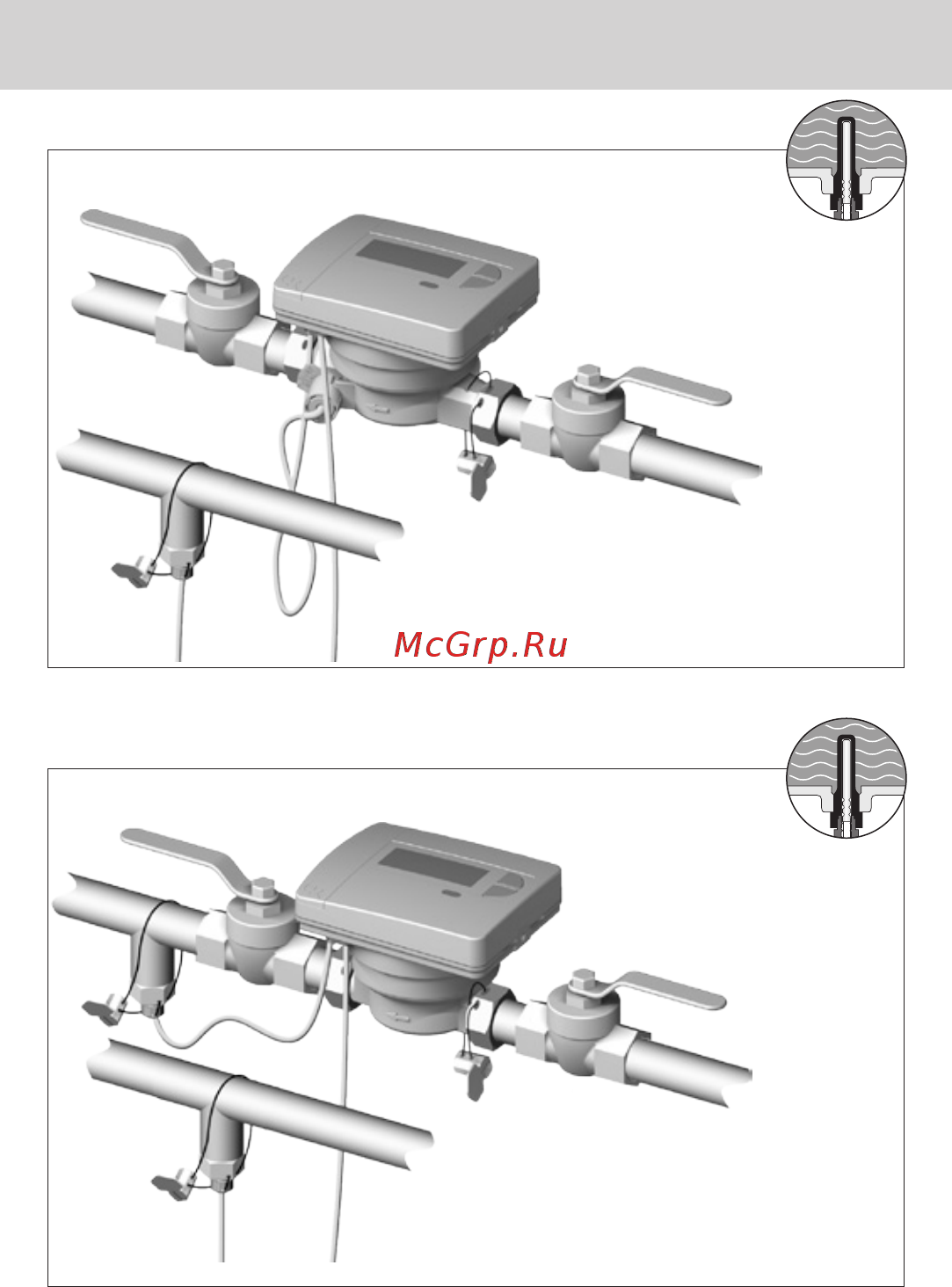

Счетчики тепла, монтажная длина 110 мм / 130 мм
Варианты установки – опосредованный погружной (погружная гильза)
• Температурный датчик в
обратном трубопроводе
объединен с датчиком
расхода
• Температурный датчик во
входном трубопроводе, опос-
редованный, погружной
• Датчик обратного трубо-
провода
установлен отдельно
Счетчик тепла, монтажная длина 80 мм
• Температурный датчик во
входном трубопроводе, опос-
редованный, погружной
6
