Qundis Q heat QDS [24/28] Рекомендации по установке
![Qundis Q heat QDS [24/28] Рекомендации по установке](/views2/1476920/page24/bg18.png)
1
2
3
4
5

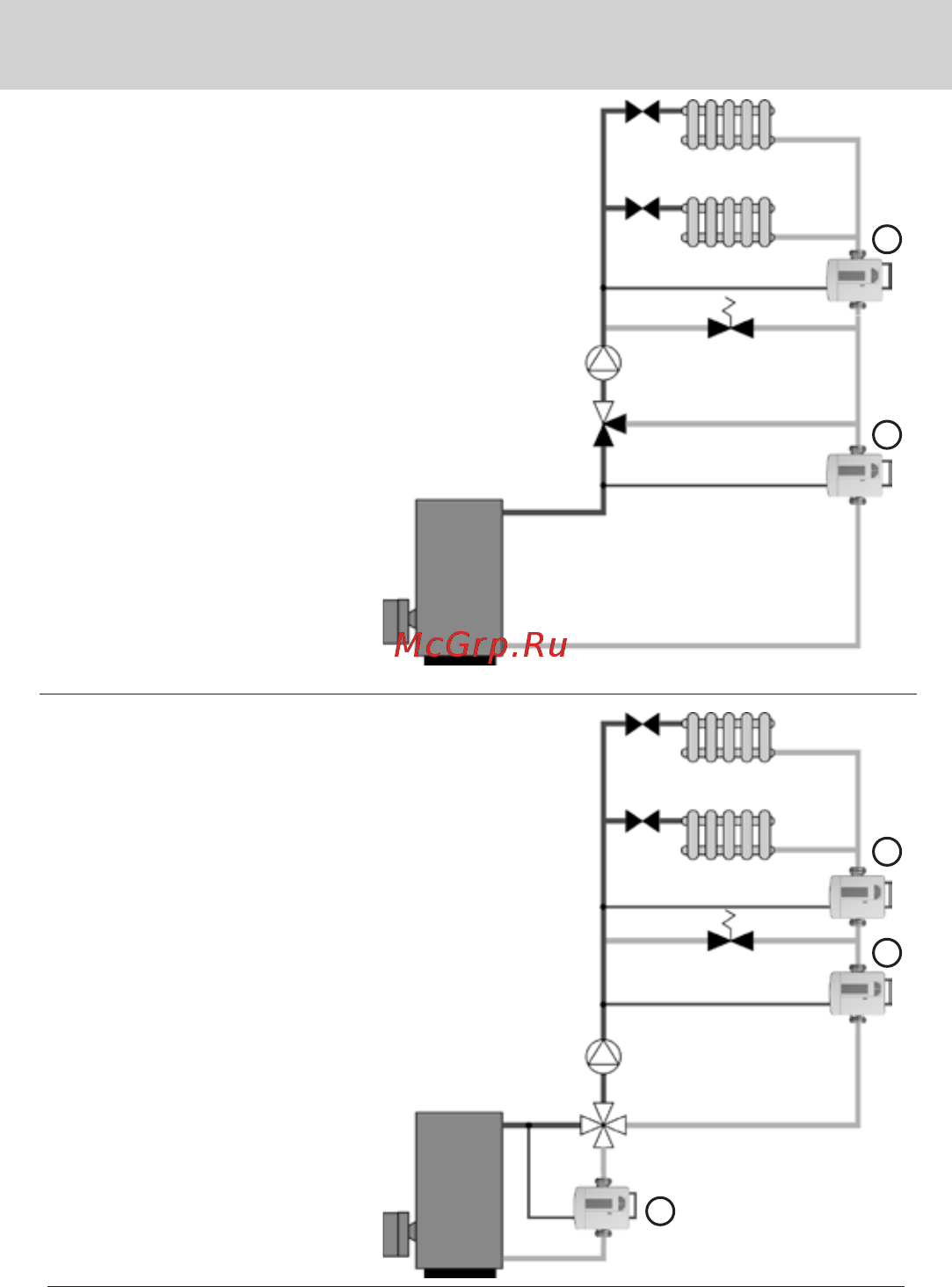

Рекомендации по установке
(1) Установка в зоне вторичного контура без
постоянного потока.
(2) Установка в зоне первичного контура без
постоянного потока. Теплоноситель будет
проходить через счетчик тепла только
в том случае, если через трехходовой
смесительный клапан подаваемая
горячая вода будет течь из
первичного во вторичный
контур.
(3) Установка в зоне вторичного контура без
постоянного потока.
(4) Установка в зоне вторичного контура
с постоянным потоком.
(5) Установка в первичном контуре.
24
