Qundis Q heat QDS [12/28] Монтаж счетчика тепла опосредованный погружной погружная гильза
![Qundis Q heat QDS [12/28] Монтаж счетчика тепла опосредованный погружной погружная гильза](/views2/1476920/page12/bgc.png)
Соблюдайте национальные и региональные правила использования
погружных гильз!
Соблюдайте национальные и региональные правила использования
погружных гильз!

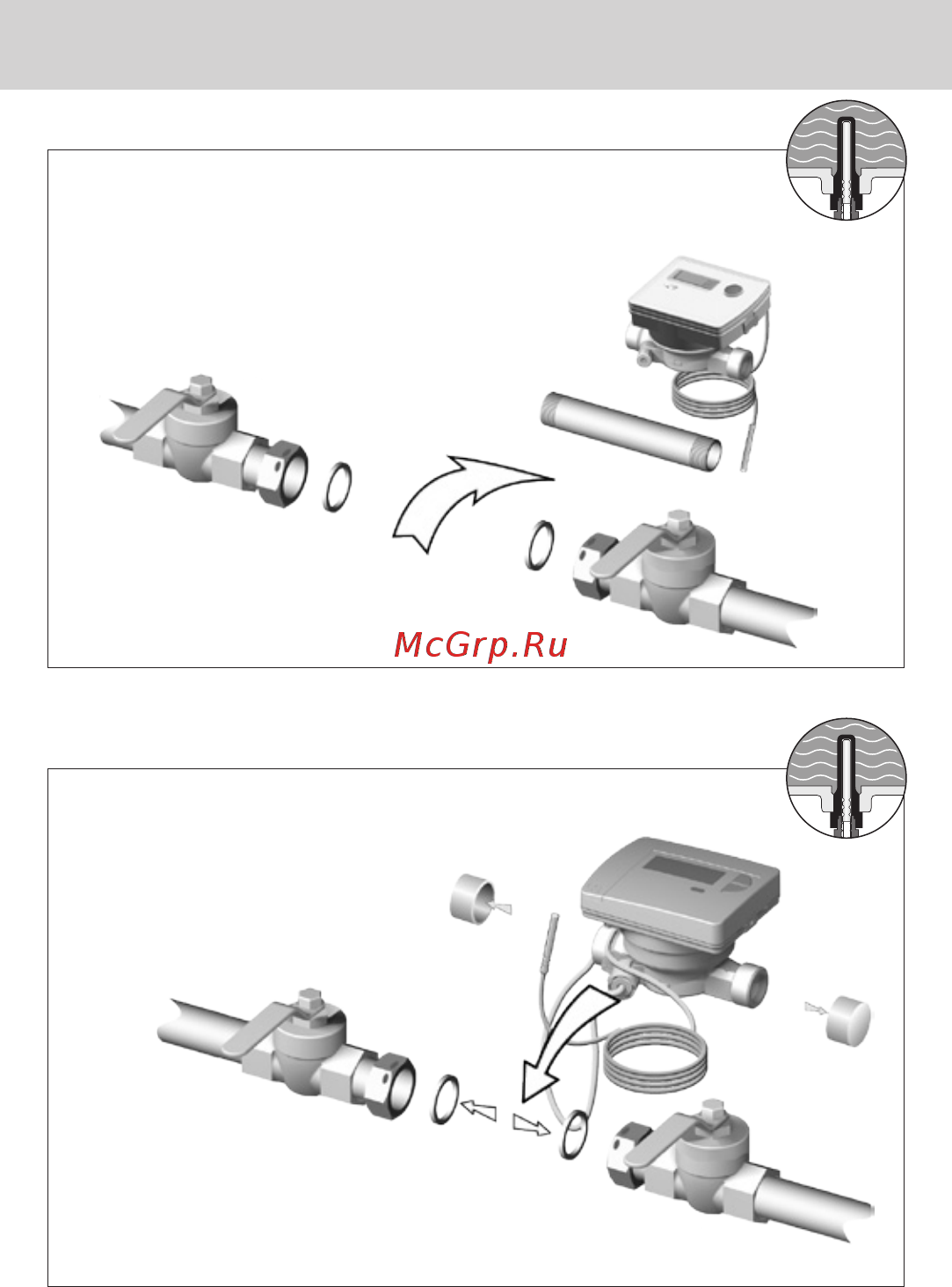

Монтаж счетчика тепла – опосредованный погружной (погружная гильза)
• Удалить защитную заглушку
для резьбы
• При установке нового счетчика
всегда использовать новые
уплотнения!
Подготовка монтажа
• Убрать промывочную трубу
либо демонтировать имеющийся счетчик
соответственно
• Удалить все уплотнения
• При необходимости демонти-
ровать температурный датчик
12
