Qundis Q heat QDS [5/28] Варианты установки прямой погружной шаровой кран
![Qundis Q heat US [5/28] Варианты установки прямой погружной шаровой кран](/views2/1476920/page5/bg5.png)

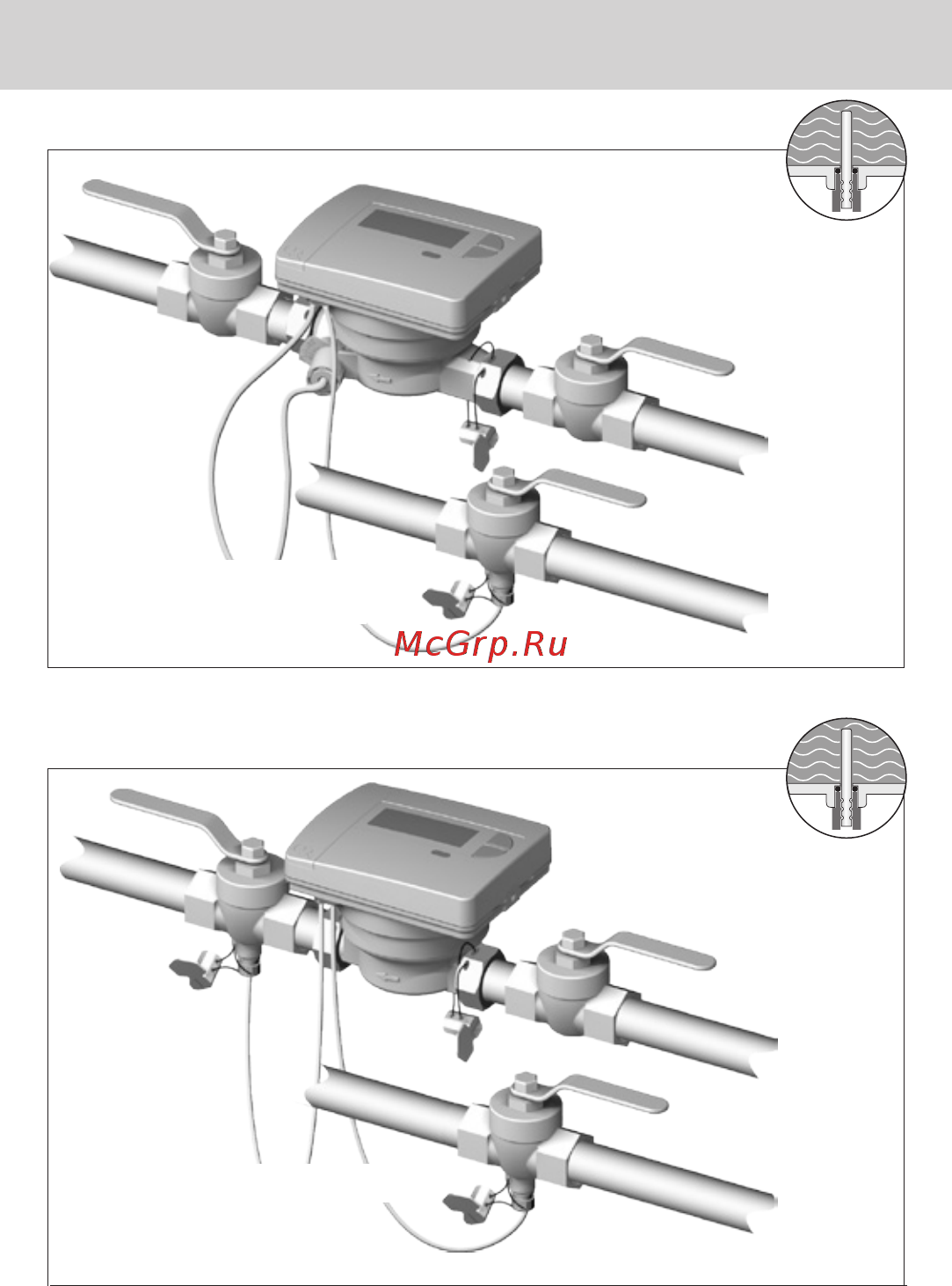

Варианты установки – прямой погружной (шаровой кран)
Счетчик тепла, монтажная длина 80 мм
• Температурный датчик во
входном трубопроводе,
прямой, погружной
• Датчик обратного
трубопровода
установлен отдельно
• Температурный датчик во
входном трубопроводе,
прямой, погружной
• Температурный
датчик в обратном тру-
бопроводе объединен с
датчиком расхода
Счетчики тепла, монтажная длина 110 мм / 130 мм
5
