Qundis Q heat QDS [7/28] Подготовка установки прямой погружной шаровой кран
![Qundis Q heat US [7/28] Подготовка установки прямой погружной шаровой кран](/views2/1476920/page7/bg7.png)

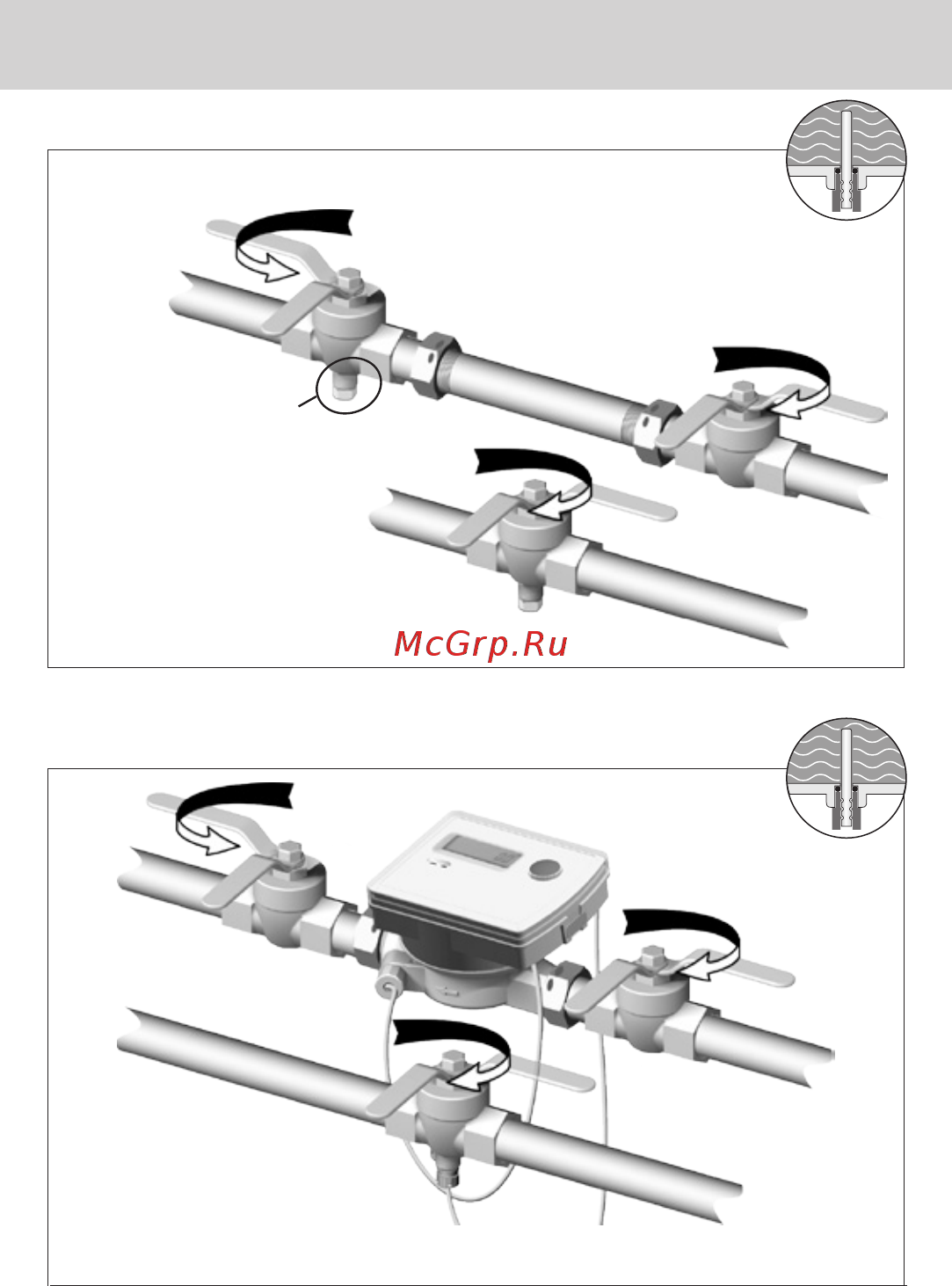

Подготовка установки – прямой погружной (шаровой кран)
Для варианта 80 мм
(нет встроенного датчика
обратного трубопровода)
Используйте шаровой кран
с местом установки темпера-
турного датчика!
Используйте шаровой кран с местом
подключения прямого погружного
датчика подающего трубопровода!
• Промыть систему
• Закрыть шаровые краны
- для нового оборудования
• Закрыть шаровые краны
- при замене прибора
7
Содержание
- Счетчик тепла 1
- Безопасность и гарантия 2
- Важные указания по монтажу 3
- Монтажное положение 4
- Варианты установки прямой погружной шаровой кран 5
- Варианты установки опосредованный погружной погружная гильза 6
- Подготовка установки прямой погружной шаровой кран 7
- Установка счетчика тепла прямой погружной шаровой кран 8
- Установка температурного датчика прямой погружной шаровой кран 9
- Установка температурного датчика прямой погружной шаровой кран 10
- Для нового оборудования 11
- Использовать муфты с погружными гильзами 11
- Подготовка установки опосредованный погружной погружная гильза 11
- При замене прибора 11
- Промыть систему закрыть шаровые краны 11
- Монтаж счетчика тепла опосредованный погружной погружная гильза 12
- P1 p2 p3 13
- Монтаж счетчика температурного датчика опосредованный погружной погружная гильза 13
- P1 p2 p3 14
- Макс 40 см 14
- Модели со съемным вычислительным блоком могут устанавливаться с помощью дополнительного настенного кронштейна на максимальном расстоянии от датчика расхода 40 см 1 закрепить проставку а и настенный кронштейн b в необходимом положении при помощи прилагающихся материалов установить настенный кронштейн таким образом чтобы паз b1 был направлен вверх 2 установить крышку c таким образом чтобы надпись top1 читалась по горизонтали а крышка вставилась в кронштейн 3 снять вычислительный блок с датчика расхода свернуть кабель блока 4 защелкнуть блок в настенном кронштейне 14
- Настенный монтаж при съемном вычислительном блоке 14
- Проверка установки 15
- Опломбирование прибора 16
- Дата 17
- Опломбирование прибора 17
- Индикаторы состояния 18
- Управление и дисплей 18
- Элементы прибора 18
- Особые режимы работы 19
- Сообщения об ошибке 19
- Управление и дисплей 19
- Управление и дисплей 20
- Функции кнопок в стандартном режиме 20
- Ввод в эксплуатацию 21
- Ввод в эксплуатацию 22
- Ввод в эксплуатацию 23
- Рекомендации по установке 24
- Контрольный список 25
- Контрольный список 26
- Указания по насадочным модулям счетчиков тепла 27
- Указания по насадочным модулям счетчиков тепла 28
