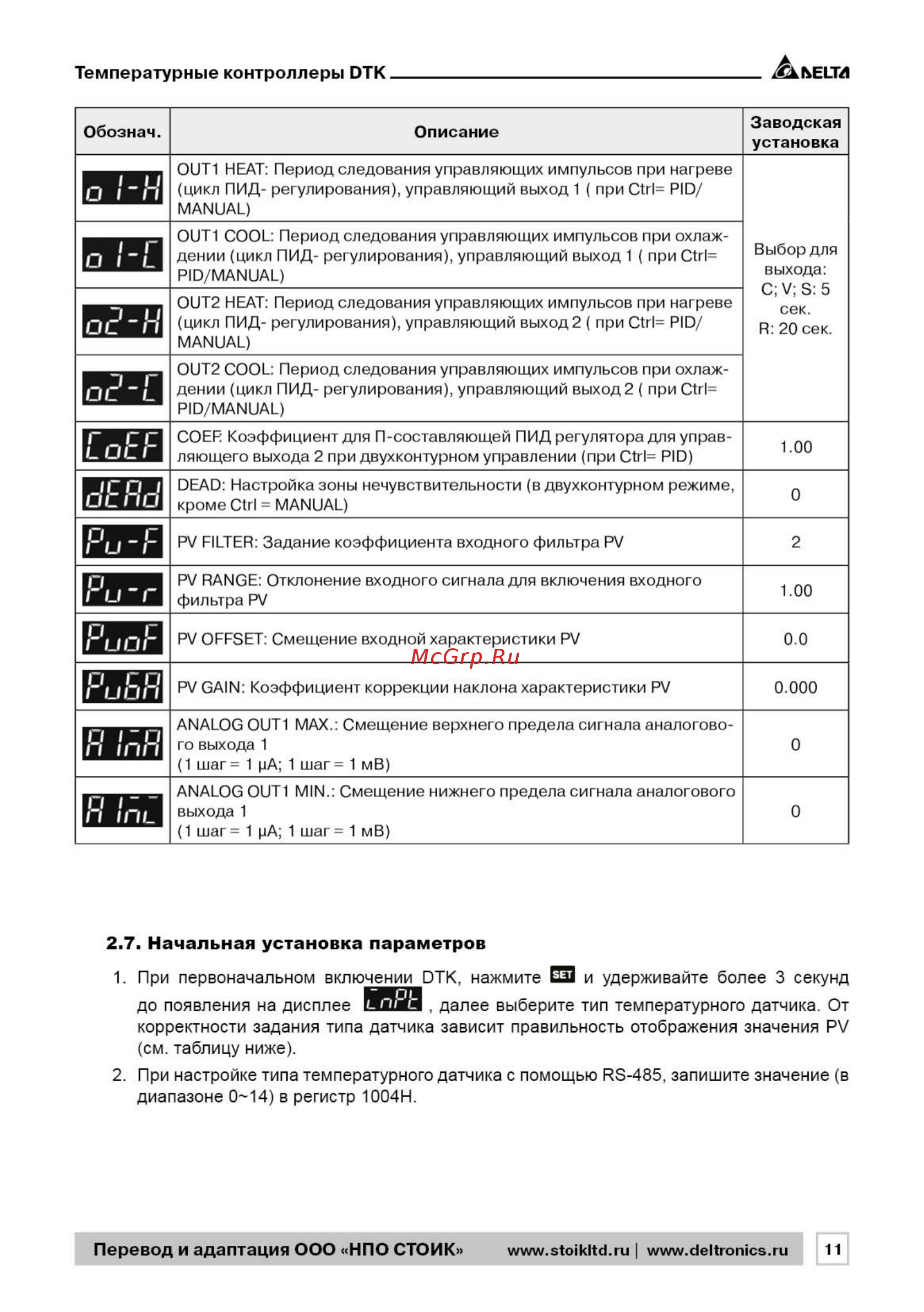

Температурные контроллеры DTK____________________________________________ k ELTЛ Описание Заводская установка OUT 1 HEAT Период следования управляющих импульсов при нагреве цикл ПИД регулирования управляющий выход 1 при Ctrl PID MANUAL OUT 1 COOL Период следования управляющих импульсов при охлаж дении цикл ПИД регулирования управляющий выход 1 при Ctrl PID MANUAL 0UT2 HEAT Период следования управляющих импульсов при нагреве цикл ПИД регулирования управляющий выход 2 при Ctrl PID MANUAL Выбор для выхода С 7 5 5 сек R 20 сек 0UT2 COOL Период следования управляющих импульсов при охлаж дении цикл ПИД регулирования управляющий выход 2 при Ctrl PID MANUAL СОЕР Коэффициент для П составляющей ПИД регулятора для управ ляющего выхода 2 при двухконтурном управлении при Ctrl PID 1 00 DEAD Настройка зоны нечувствительности в двухконтурном режиме кроме Ctrl MANUAL 0 PV FILTER Задание коэффициента входного фильтра PV 2 PV RANGE Отклонение входного сигнала для включения входного фильтра PV 1 00 PV OFFSET Смещение входной характеристики PV 0 0 PV GAIN Коэффициент коррекции наклона характеристики PV 0 000 ANALOG OUT 1 МАХ Смещение верхнего предела сигнала аналогово го выхода 1 1 шаг 1 цА 1 шаг 1 мВ 0 ANALOG OUT 1 MIN Смещение нижнего предела сигнала аналогового выхода 1 1 шаг 1 цА 1 шаг 1 мВ 0 2 7 Начальная установка параметров 1 При первоначальном включении DTK нажмите ШЗ и удерживайте более 3 секунд до появления на дисплее жз далее выберите тип температурного датчика От корректности задания типа датчика зависит правильность отображения значения PV см таблицу ниже 2 При настройке типа температурного датчика с помощью RS 485 запишите значение в диапазоне 0 14 в регистр 1004Н Перевод и адаптация ООО НПО СТОИК www stoikltd ru www deltronics ru 11
