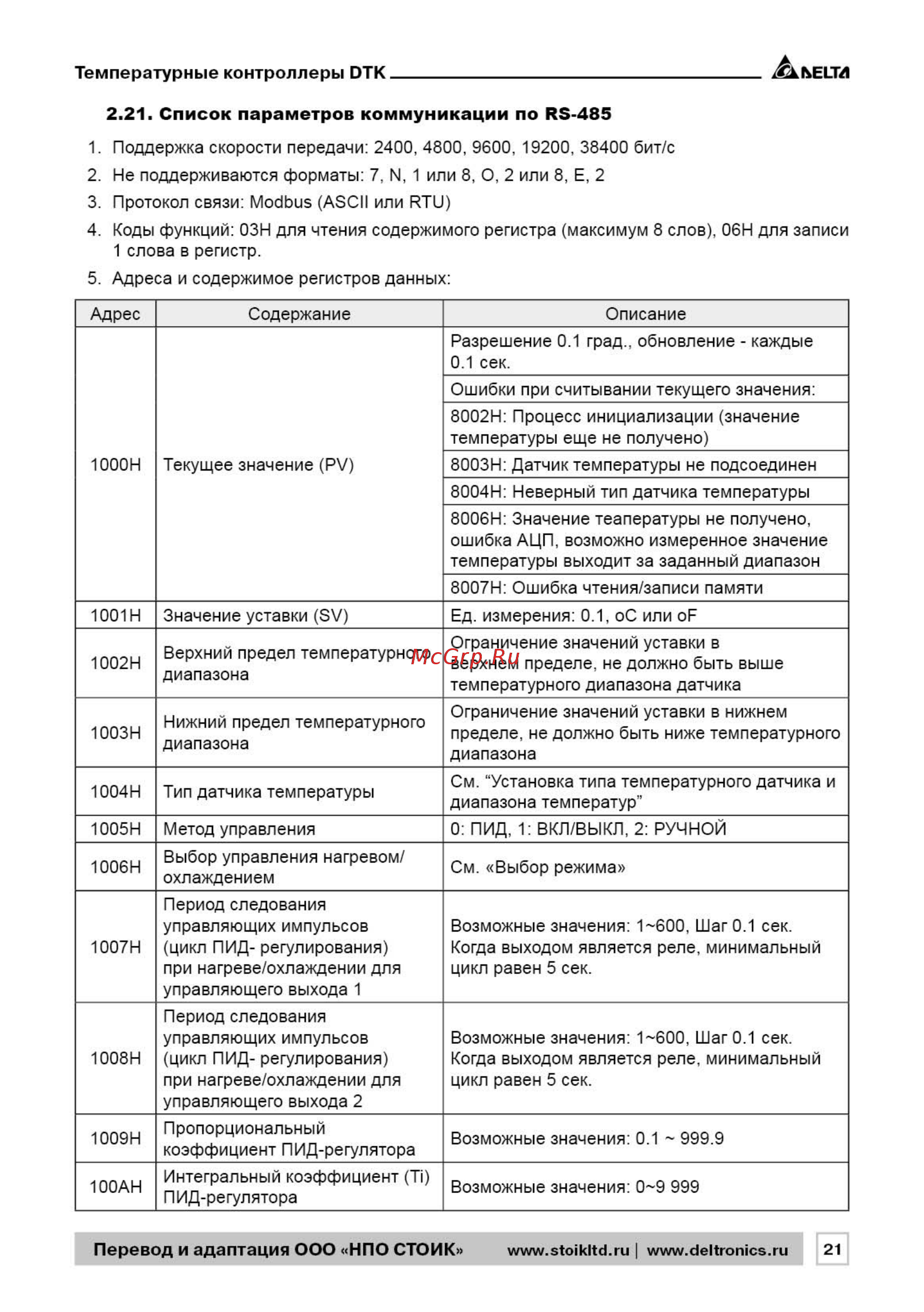

Температурные контроллеры DTK____________________________________________ k ELTЛ 2 21 Список параметров коммуникации по RS 485 1 Поддержка скорости передачи 2400 4800 9600 19200 38400 бит с 2 Не поддерживаются форматы 7 N 1 или 8 О 2 или 8 Е 2 3 Протокол связи Modbus ASCII или RTU 4 Коды функций ОЗН для чтения содержимого регистра максимум 8 слов 06Н для записи 1 слова в регистр 5 Адреса и содержимое регистров данных Адрес Содержание Описание Разрешение 0 1 град обновление каждые 0 1 сек Ошибки при считывании текущего значения 8002Н Процесс инициализации значение температуры еще не получено 1000Н Текущее значение РУ 8003Н Датчик температуры не подсоединен 8004Н Неверный тип датчика температуры 8006Н Значение теапературы не получено ошибка АЦП возможно измеренное значение температуры выходит за заданный диапазон 8007Н Ошибка чтения записи памяти 1001Н Значение уставки 87 Ед измерения 0 1 оС или оР 1002Н Верхний предел температурного диапазона Ограничение значений уставки в верхнем пределе не должно быть выше температурного диапазона датчика юозн Нижний предел температурного диапазона Ограничение значений уставки в нижнем пределе не должно быть ниже температурного диапазона 1004Н Тип датчика температуры См Установка типа температурного датчика и диапазона температур 1005Н Метод управления 0 ПИД 1 ВКЛ ВЫКЛ 2 РУЧНОЙ 1006Н Выбор управления нагревом охлаждением См Выбор режима 1007Н Период следования управляющих импульсов цикл ПИД регулирования при нагреве охлаждении для управляющего выхода 1 Возможные значения 1 600 Шаг 0 1 сек Когда выходом является реле минимальный цикл равен 5 сек 1008Н Период следования управляющих импульсов цикл ПИД регулирования при нагреве охлаждении для управляющего выхода 2 Возможные значения 1 600 Шаг 0 1 сек Когда выходом является реле минимальный цикл равен 5 сек 1009Н Пропорциональный коэффициент ПИД регулятора Возможные значения 0 1 999 9 100АН Интегральный коэффициент Т ПИД регулятора Возможные значения 0 9 999 Перевод и адаптация ООО НПО СТОИК www stoikltd ru www deltronics ru 21
