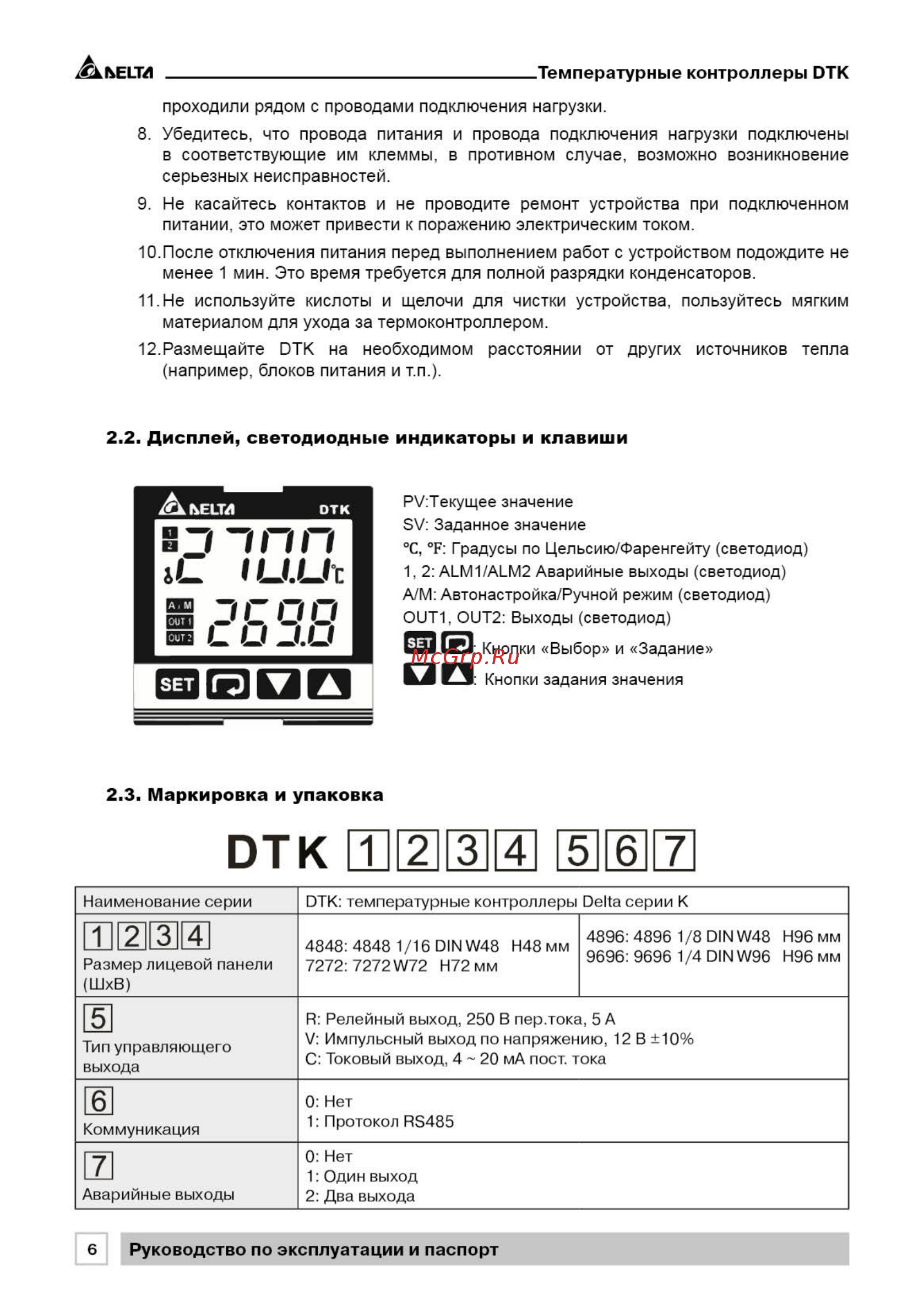

k ELTЛ ________________________________________ Температурные контроллеры DTK проходили рядом с проводами подключения нагрузки 8 Убедитесь что провода питания и провода подключения нагрузки подключены в соответствующие им клеммы в противном случае возможно возникновение серьезных неисправностей 9 Не касайтесь контактов и не проводите ремонт устройства при подключенном питании это может привести к поражению электрическим током 10 После отключения питания перед выполнением работ с устройством подождите не менее 1 мин Это время требуется для полной разрядки конденсаторов 11 Не используйте кислоты и щелочи для чистки устройства пользуйтесь мягким материалом для ухода за термоконтроллером 12 Размещайте DTK на необходимом расстоянии от других источников тепла например блоков питания и т п 2 2 Дисплей светодиодные индикаторы и клавиши Р Текущее значение SV Заданное значение C F Градусы по Цельсию Фаренгейту светодиод 1 2 ALM1 ALM2 Аварийные выходы светодиод A M Автонастройка Ручной режим светодиод OUT1 OUT2 Выходы светодиод S3O Кнопки Выбор и Задание SET ЕОП Кнопки задания значения 2 3 Маркировка и упаковка DTK 1234 Наименование серии Размер лицевой панели ШхВ 567 DTK температурные контроллеры Delta серии К 4848 4848 1 16 DIN W48 Н48 мм 7272 7272 W72 Н72 мм 4896 4896 1 8DINW48 9696 9696 1 4 DINW96 Е Тип управляющего выхода R Релейный выход 250 В пер тока 5 А V Импульсный выход по напряжению 12 В 10 С Токовый выход 4 20 мА пост тока 6 0 Нет 1 Протокол РВ485 Коммуникация И Аварийные выходы 6 0 Нет 1 Один выход 2 Два выхода Руководство по эксплуатации и паспорт Н96 мм Н96 мм
