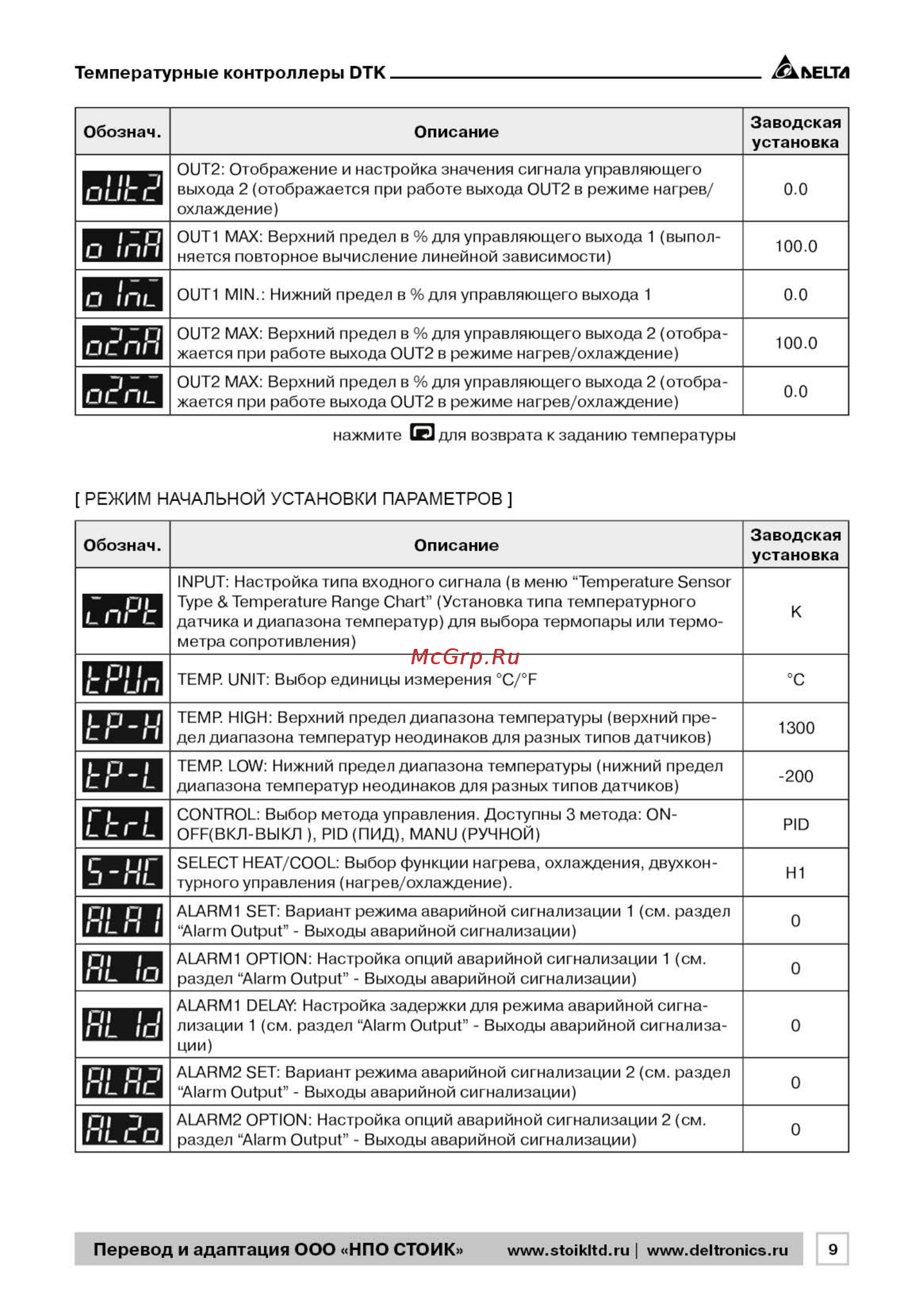

Температурные контроллеры DTK____________________________________________ Æ ELTЛ Обознач Описание 0UT2 Отображение и настройка значения сигнала управляющего выхода 2 отображается при работе выхода 0UT2 в режиме нагрев охлаждение ЯШ OUT 1 МАХ Верхний предел в для управляющего выхода 1 выпол няется повторное вычисление линейной зависимости OUT 1 MIN Нижний предел в для управляющего выхода 1 Заводская установка 0 0 100 0 0 0 МАХ Верхний предел в для управляющего выхода 2 отобра O nñl 0UT2 жается при работе выхода 0UT2 в режиме нагрев охлаждение 100 0 МАХ Верхний предел в для управляющего выхода 2 отобра здвя0UT2 жается при работе выхода 0UT2 в режиме нагрев охлаждение 0 0 нажмите Ю для возврата к заданию температуры РЕЖИМ НАЧАЛЬНОЙ УСТАНОВКИ ПАРАМЕТРОВ Обознач L ЛГС Описание INPUT Настройка типа входного сигнала в меню Temperature Sensor Type Temperature Range Chart Установка типа температурного датчика и диапазона температур для выбора термопары или термо метра сопротивления ИИД TEMP UNIT Выбор единицы измерения С Р TEMP HIGH Верхний предел диапазона температуры верхний пре ЕР Я дел диапазона температур неодинаков для разных типов датчиков Заводская установка К C 1300 TEMP LOW Нижний предел диапазона температуры нижний предел диапазона температур неодинаков для разных типов датчиков 200 CONTROL Выбор метода управления Доступны 3 метода ONОРР ВКЛ ВЫКЛ PID ПИД MANU РУЧНОЙ PID HEAT COOL Выбор функции нагрева охлаждения двухкон 5 НТ SELECT турного управления нагрев охлаждение SET Вариант режима аварийной сигнализации 1 см раздел tæi ALARM1 Alarm Output Выходы аварийной сигнализации OPTION Настройка опций аварийной сигнализации 1 см ЕМД ALARM1 раздел Alarm Output Выходы аварийной сигнализации Н1 0 0 ALARM 1 DELAY Настройка задержки для режима аварийной сигна лизации 1 см раздел Alarm Output Выходы аварийной сигнализа ции 0 ALARM2 SET Вариант режима аварийной сигнализации 2 см раздел Alarm Output Выходы аварийной сигнализации 0 OPTION Настройка опций аварийной сигнализации 2 см HL Po ALARM2 I Alarm раздел Output Выходы аварийной сигнализации Перевод и адаптация ООО НПО СТОИК www stoikltd ru www deltronics ru 0 9
