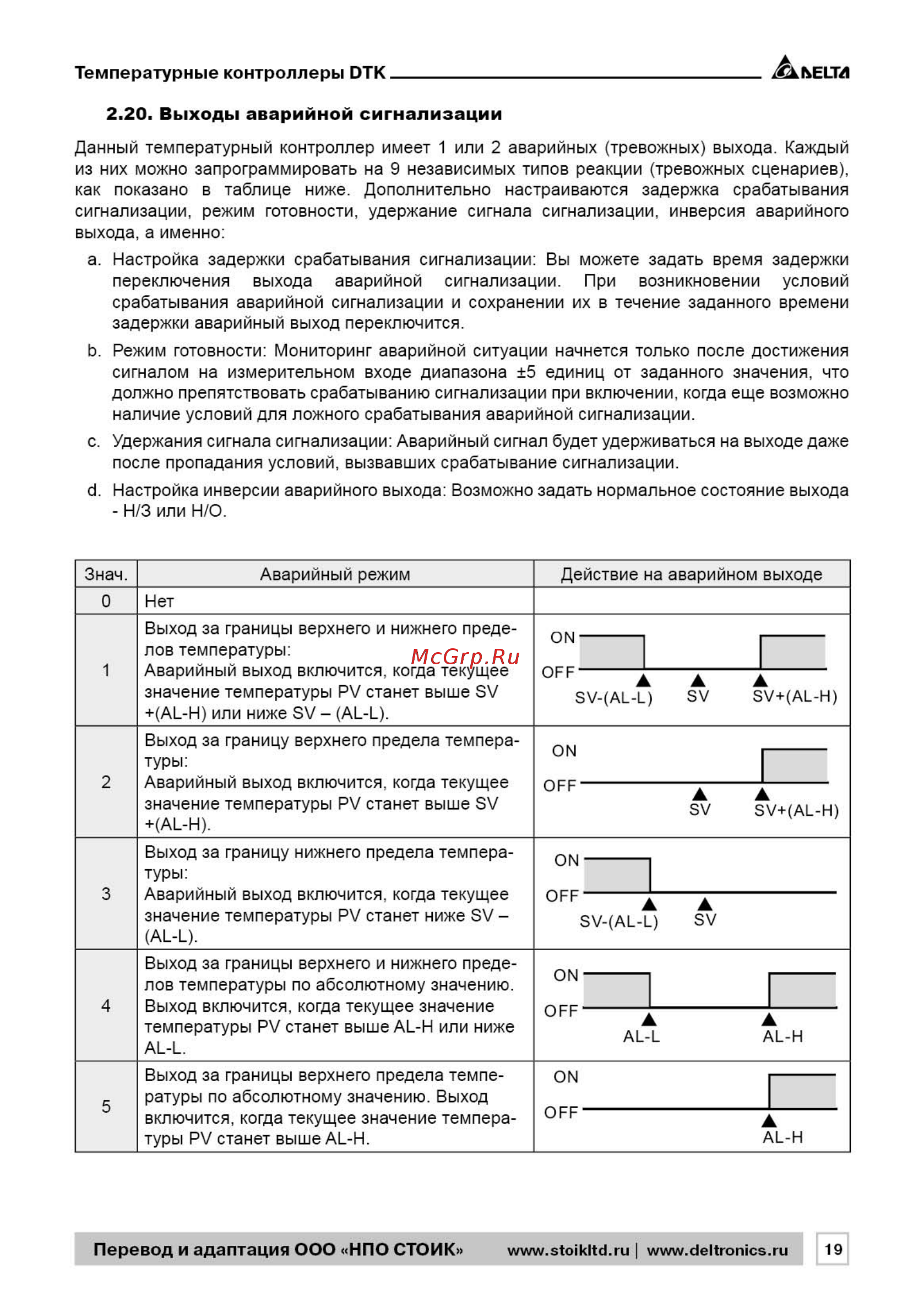

Температурные контроллеры DTK x ELTЛ 2 20 Выходы аварийной сигнализации Данный температурный контроллер имеет 1 или 2 аварийных тревожных выхода Каждый из них можно запрограммировать на 9 независимых типов реакции тревожных сценариев как показано в таблице ниже Дополнительно настраиваются задержка срабатывания сигнализации режим готовности удержание сигнала сигнализации инверсия аварийного выхода а именно а Настройка задержки срабатывания сигнализации Вы можете задать время задержки переключения выхода аварийной сигнализации При возникновении условий срабатывания аварийной сигнализации и сохранении их в течение заданного времени задержки аварийный выход переключится Ь Режим готовности Мониторинг аварийной ситуации начнется только после достижения сигналом на измерительном входе диапазона 5 единиц от заданного значения что должно препятствовать срабатыванию сигнализации при включении когда еще возможно наличие условий для ложного срабатывания аварийной сигнализации с Удержания сигнала сигнализации Аварийный сигнал будет удерживаться на выходе даже после пропадания условий вызвавших срабатывание сигнализации d Настройка инверсии аварийного выхода Возможно задать нормальное состояние выхода Н 3 или Н 0 Знач Аварийный режим Действие на аварийном выходе 0 Нет 1 Выход за границы верхнего и нижнего преде лов температуры Аварийный выход включится когда текущее значение температуры РУ станет выше 87 АЬН или ниже ЗУ АЫ гг Выход за границу верхнего предела темпера туры Аварийный выход включится когда текущее значение температуры РУ станет выше ЗУ АЬ Н гг А А Выход за границу нижнего предела темпера туры Аварийный выход включится когда текущее значение температуры РУ станет ниже ЗУ АН ГГ Выход за границы верхнего и нижнего преде лов температуры по абсолютному значению Выход включится когда текущее значение температуры РУ станет выше АЬН или ниже АЬ Ь гг 2 3 4 5 Выход за границы верхнего предела темпе ратуры по абсолютному значению Выход включится когда текущее значение темпера туры РУ станет выше Аб Н АЛА SV AL L SV SV AL H SV SV AL H АА SV AL L SV А AL L А AL H ON Uhl Перевод и адаптация ООО НПО СТОИК www stoikltd ru www deltronics ru А AL H 19
