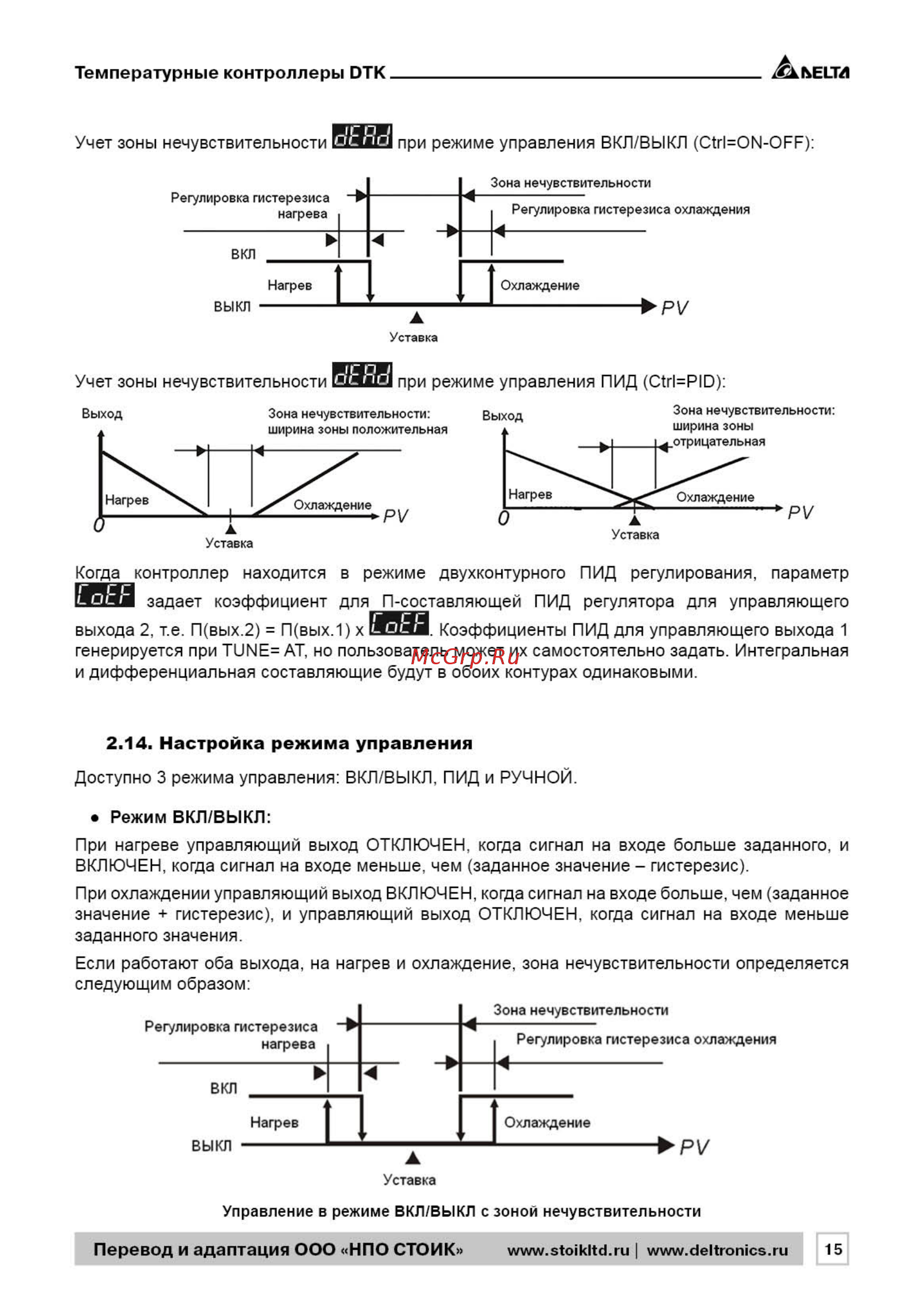

k ELTЛ Температурные контроллеры ВТК Учет зоны нечувствительности при режиме управления ВКЛ ВЫКЛ С1г1 ОМ ОРР Зона нечувствительности Регулировка гистерезиса нагрева Регулировка гистерезиса охлаждения вкл Нагрев Охлаждение PV ВЫКЛ Уставка Учет ЗОНЫ нечувствительности Выход им при режиме управления ПИД С1г1 РЮ Зона нечувствительности ширина зоны положительная Нагрев Зона нечувствительности ширина зоны отрицательная Выход Нагрев Охлаждение Уставка Уставка Когда аЫ контроллер задает находится коэффициент Охлаждение РУ в для режиме двухконтурного П составляющей ПИД ПИД регулирования регулятора для параметр управляющего выхода 2 т е П вых 2 П вых 1 х ина Коэффициенты ПИД для управляющего выхода 1 генерируется при ТиЫЕ АТ но пользователь может их самостоятельно задать Интегральная и дифференциальная составляющие будут в обоих контурах одинаковыми 2 14 Настройка режима управления Доступно 3 режима управления ВКЛ ВЫКЛ ПИД и РУЧНОЙ Режим ВКЛ ВЫКЛ При нагреве управляющий выход ОТКЛЮЧЕН когда сигнал на входе больше заданного и ВКЛЮЧЕН когда сигнал на входе меньше чем заданное значение гистерезис При охлаждении управляющий выход ВКЛЮЧЕН когда сигнал на входе больше чем заданное значение гистерезис и управляющий выход ОТКЛЮЧЕН когда сигнал на входе меньше заданного значения Если работают оба выхода на нагрев и охлаждение зона нечувствительности определяется следующим образом Зона нечувствительности Регулировка гистерезиса нагрева Регулировка гистерезиса охлаждения ВКЛ Охлаждение выкл PV Уставка Управление в режиме ВКЛ ВЫКЛ с зоной нечувствительности Перевод и адаптация ООО НПО СТОИК www stoikltd ru www deltronics ru 15
