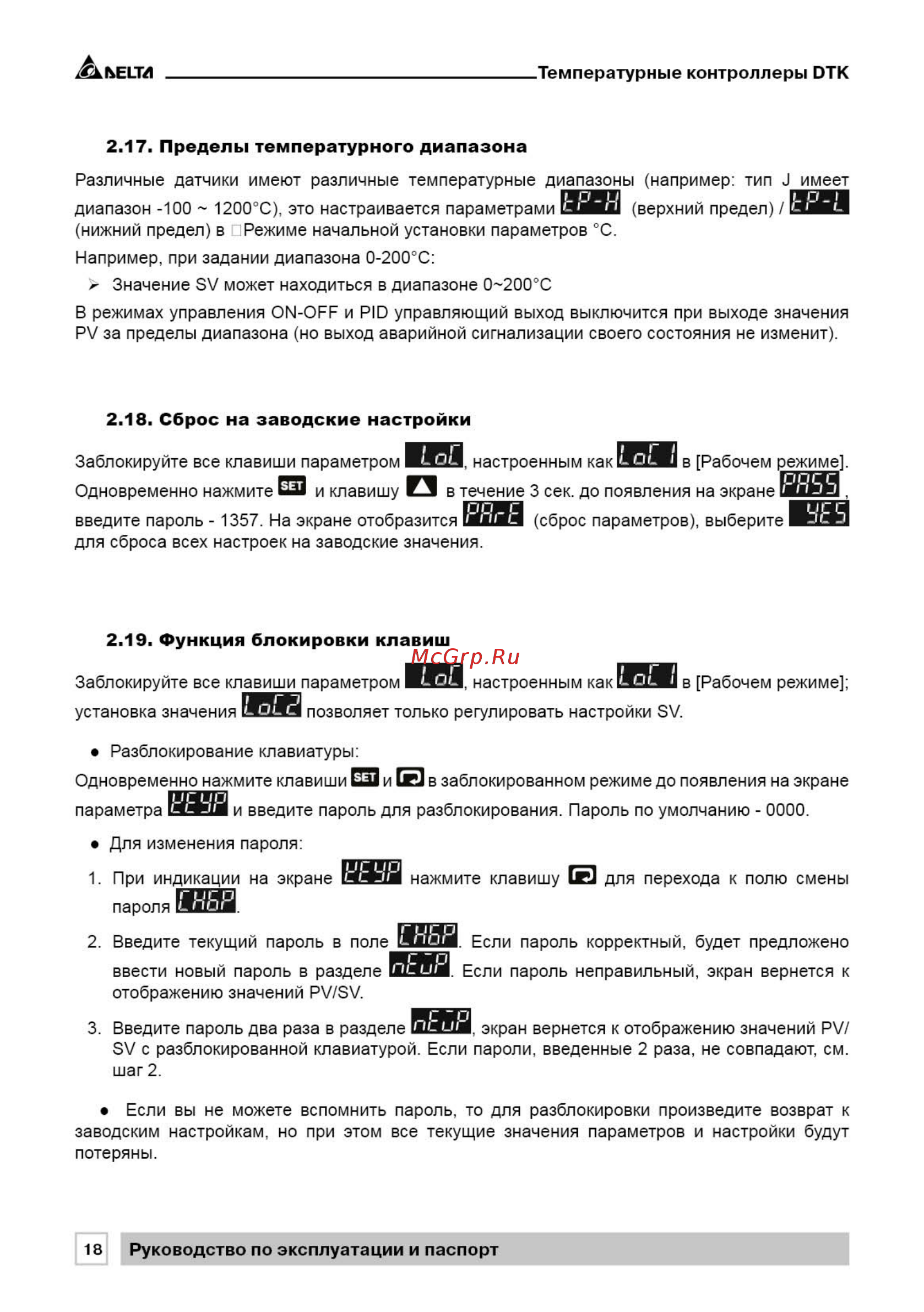

ELTЛ ________________________________________ Температурные контроллеры DTK 2 17 Пределы температурного диапазона Различные датчики имеют различные температурные диапазоны например тип 3 имеет Рад диапазон 100 1200 С это настраивается параметрами нижний предел в г Режиме начальной установки параметров C верхний предел ЗШ1 Например при задании диапазона 0 200оС Значение SV может находиться в диапазоне 0 200 С В режимах управления ON OFF и PID управляющий выход выключится при выходе значения PV за пределы диапазона но выход аварийной сигнализации своего состояния не изменит 2 18 Сброс на заводские настройки Lot Заблокируйте все клавиши параметром настроенным как Е в Рабочем режиме Одновременно нажмите ЕЗ и клавишу ЕЗ в течение 3 сек до появления на экране введите пароль 1357 На экране отобразится для сброса всех настроек на заводские значения рад рад сброс параметров выберите УЕ5 2 19 Функция блокировки клавиш LoL Заблокируйте все клавиши параметром установка значения настроенным как в Рабочем режиме иди позволяет только регулировать настройки SV Разблокирование клавиатуры Одновременно нажмите клавиши ШЗ и ЕЁ в заблокированном режиме до появления на экране параметра и введите пароль для разблокирования Пароль по умолчанию 0000 Для изменения пароля 1 При индикации на экране пароля рад ад 2 Введите текущий пароль в поле нажмите клавишу Ё для перехода к полю смены ад Если пароль корректный будет предложено ввести новый пароль в разделе I отображению значений Р 3 Если пароль неправильный экран вернется к рад 3 Введите пароль два раза в разделе экран вернется к отображению значений PV 8 с разблокированной клавиатурой Если пароли введенные 2 раза не совпадают см шаг 2 Если вы не можете вспомнить пароль то для разблокировки произведите возврат к заводским настройкам но при этом все текущие значения параметров и настройки будут потеряны 18 Руководство по эксплуатации и паспорт
