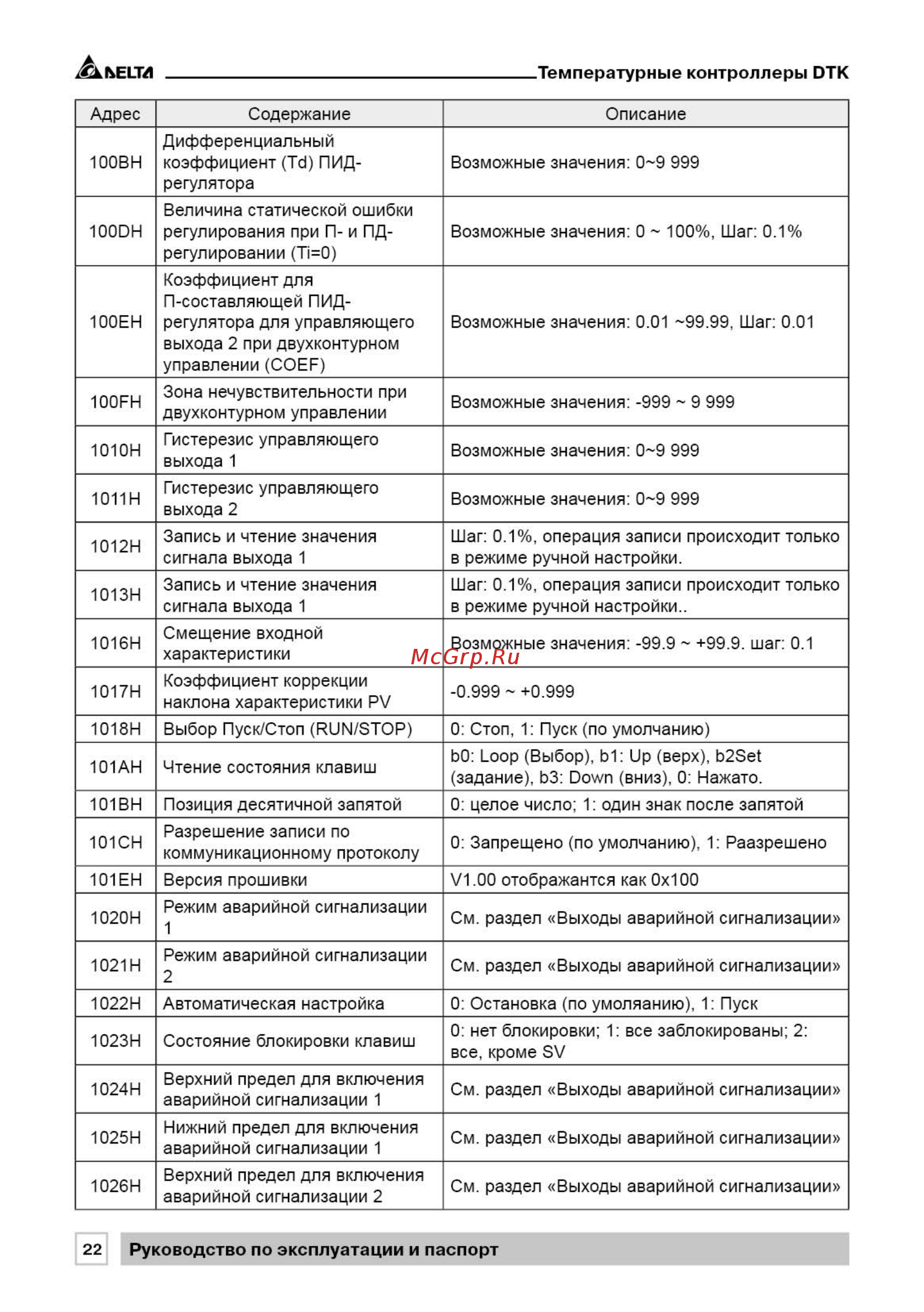

Температурные контроллеры DTK Адрес Содержание Описание 100ВН Дифференциальный коэффициент Тс ПИДрегулятора Возможные значения 0 9 999 100DH Величина статической ошибки регулирования при П и ПДрегулировании Т 0 Возможные значения 0 100 Шаг 0 1 100ЕН Коэффициент для П составляющей ПИДрегулятора для управляющего выхода 2 при двухконтурном управлении СОЕР Возможные значения 0 01 99 99 Шаг 0 01 100FH Зона нечувствительности при двухконтурном управлении Возможные значения 999 9 999 1010Н Гистерезис управляющего выхода 1 Возможные значения 0 9 999 1011 н Гистерезис управляющего выхода 2 Возможные значения 0 9 999 1012Н Запись и чтение значения сигнала выхода 1 Шаг 0 1 операция записи происходит только в режиме ручной настройки 1013Н Запись и чтение значения сигнала выхода 1 Шаг 0 1 операция записи происходит только в режиме ручной настройки 1016Н Смещение входной характеристики Возможные значения 99 9 99 9 шаг 0 1 1017Н Коэффициент коррекции наклона характеристики РУ 0 999 0 999 1018Н Выбор Пуск Стоп РиЫ ЗТОР 0 Стоп 1 Пуск по умолчанию 101АН Чтение состояния клавиш Ь0 Loop Выбор Ь1 Up верх b2Set задание ЬЗ Down вниз 0 Нажато 101ВН Позиция десятичной запятой 0 целое число 1 один знак после запятой 101СН Разрешение записи по коммуникационному протоколу 0 Запрещено по умолчанию 1 Раазрешено 101ЕН Версия прошивки V1 00 отображантся как 0x100 1020Н Режим аварийной сигнализации 1 См раздел Выходы аварийной сигнализации 1021Н Режим аварийной сигнализации 2 См раздел Выходы аварийной сигнализации 1022Н Автоматическая настройка 0 Остановка по умоляанию 1 Пуск 1023Н Состояние блокировки клавиш 0 нет блокировки 1 все заблокированы 2 все кроме SV 1024Н Верхний предел для включения аварийной сигнализации 1 См раздел Выходы аварийной сигнализации 1025Н Нижний предел для включения аварийной сигнализации 1 См раздел Выходы аварийной сигнализации 1026Н Верхний предел для включения аварийной сигнализации 2 См раздел Выходы аварийной сигнализации 22 Руководство по эксплуатации и паспорт
