3.8. | Подключение АКБ

В составе ИБП применяется схема линейки батарей с двумя (положительным и отрицатель-

ным) группами (плечами) последовательно соединенных 12В батарей, общее количество

которых составляет 16 шт. (опционально – 18 или 20 шт.). Нейтральный кабель (средняя точка)

подключается к соединению между отрицательным полюсом 8й (9й/10й) и положительным

полюсом 9й (10й/11й) АКБ. Нейтраль, положительный и отрицательный контакты линейки

АКБ подключаются к ИБП. АКБ, установленные меду анодом и нейтралью, называются по-

ложительной группой, а АКБ, установленные между нейтралью и катодом – отрицательной

группой. Пользователь может выбрать емкость и количество АКБ в соответствии со своими

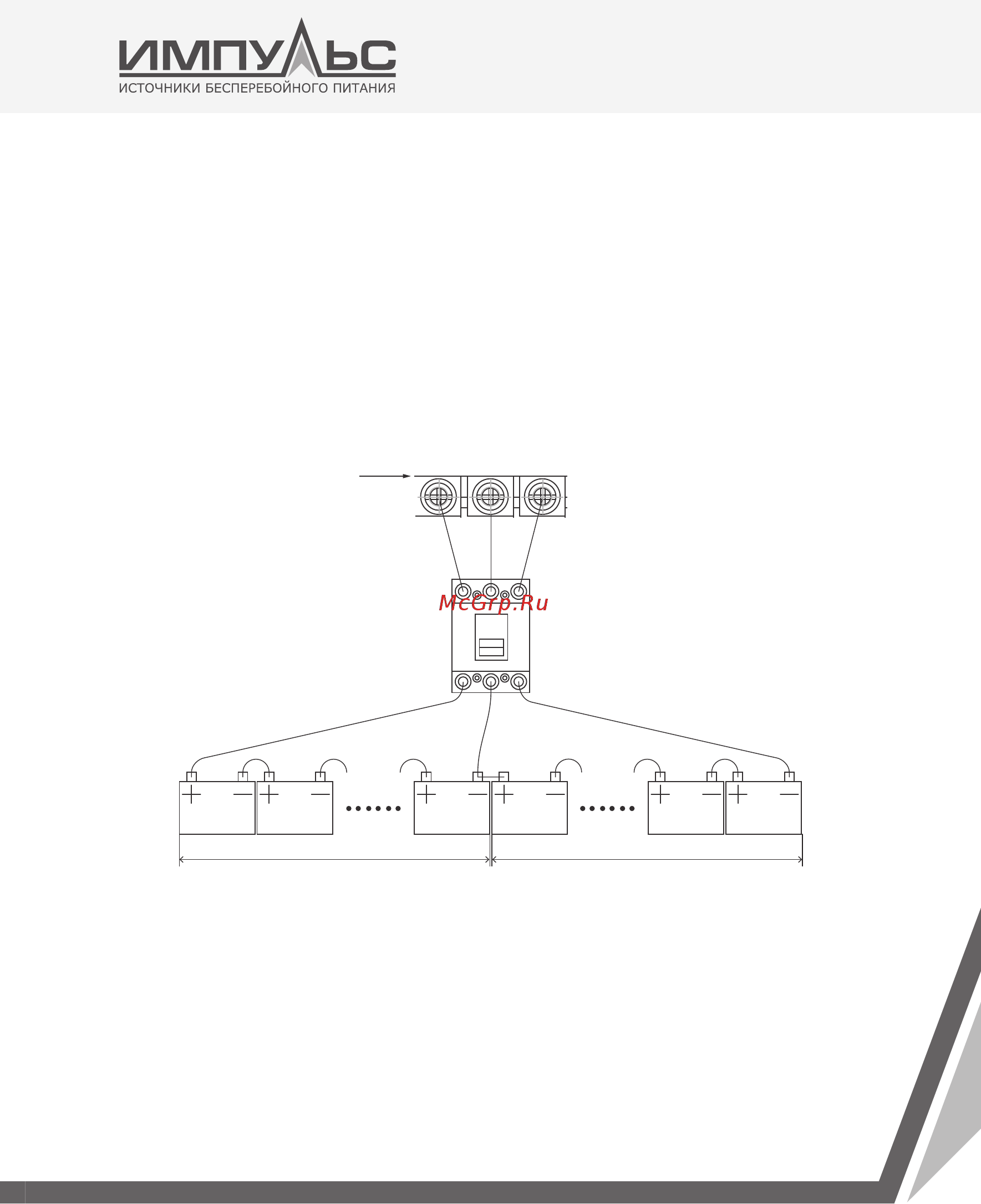

требованиями по времени автономной работы. Схема подключения батарей показана на

следующей схеме:

12В12В12В12В12В12В

БАТ -

Клеммная

колодка ИБП

Автоматический

выключатель АКБ

БАТ NБАТ +

БАТ -БАТ-NБАТ +

Положительные АКБ – 8

(9/10 шт.)

Отрицательные АКБ – 8

(9/10 шт.)

Примечание:

Контакт BAT+ на клеммной колодке ИБП необходимо подключить к аноду положительной

АКБ, контакт BAT-N – к катоду положительной и аноду отрицательной АКБ, а контакт BAT- – к

катоду отрицательной АКБ.
