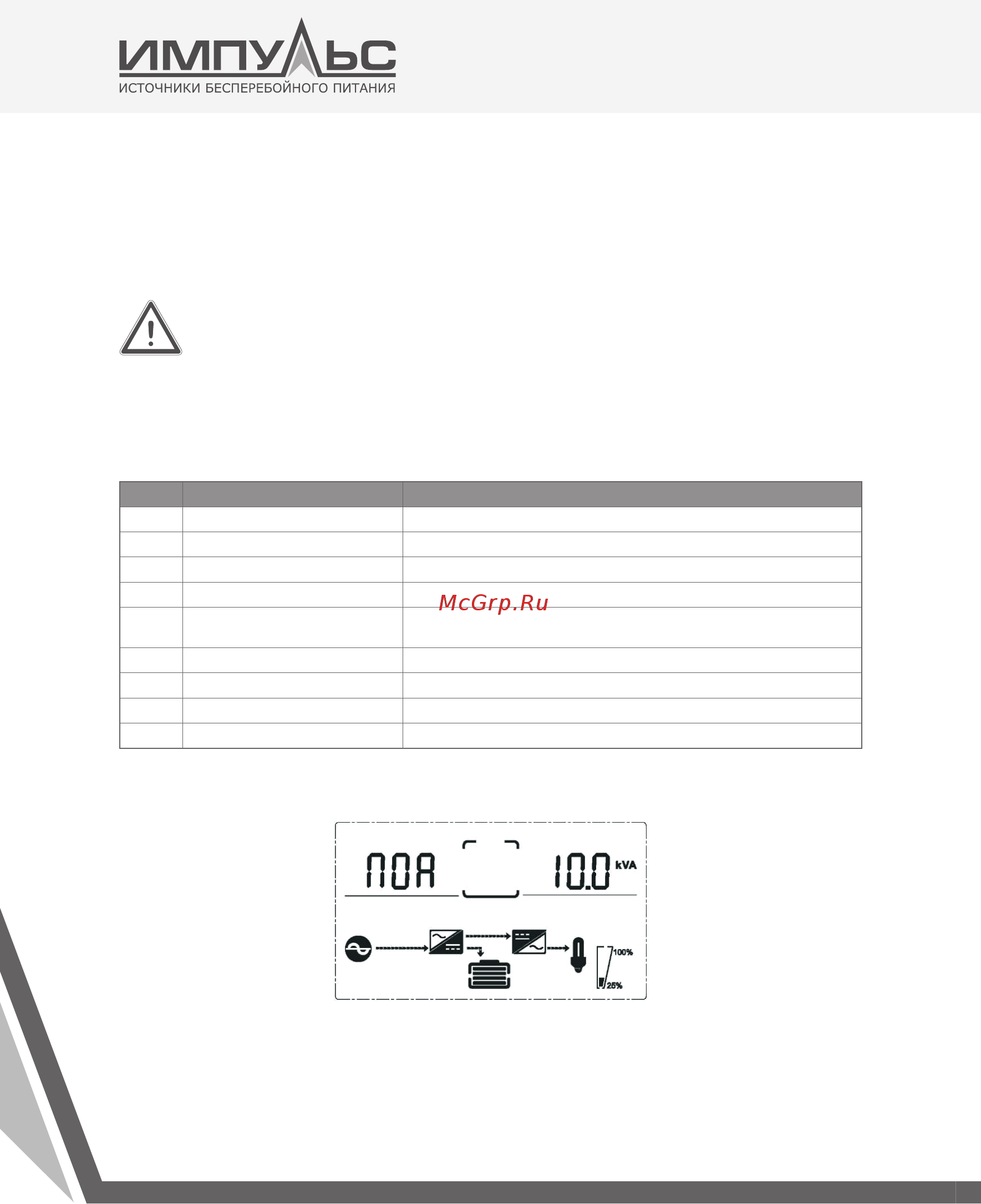

22 Версия 1.1.002
•
После выключения инвертора разомкните контакты выключателей сети питания и АКБ.
При этом жидкокристаллический дисплей полностью гаснет, а через 60 секунд вык лючитс я
вентилятор. Если подключены внешние батарейные массивы, необходимо также выключить
устройства защиты внешних АКБ.
ВНИМАНИЕ:
Подождите около 5 минут, пока полностью разрядятся конденсаторы
внутренней шины постоянного тока.
4.3. | Инструкция по работе с ЖК-дисплеем
ПРИМЕЧАНИЕ: Дисплей под держивает больше функций, чем описано в данном руководстве.
На ЖК-дисплее имеется 9 интерфейсов:
Поз. Название интерфейса Отображаемые данные
01 Вход Напряжение и частота
02 Выход Напряжение и частота
03 АКБ + Напряжение и ток
04 АКБ - Напряжение и ток
05 Температура
Выпрямитель/внутренняя температура, температура
окружающей среды
06 Нагрузка Нагрузка
07 Напряжение шины Напряжение шины (±)
08 Версия ПО Версия DSP программного обеспечения инвертора
09 Модель Модель
1. При подключении ИБП к сети питания или к АКБ в режиме холодного запуска на экране
отображаются следующие сведения:
(1) Рабочее состояние и режимы работы
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФРИСТАЙЛ 6000-10000 ВА
