Импульс ФРИСТАЙЛ 11 6000 2U [27/40] Настройка максимального напряжения обходного канала
![Импульс ФРИСТАЙЛ 11 6000 2U [27/40] Настройка максимального напряжения обходного канала](/views2/1481815/page27/bg1b.png)
272019
Для перехода на страницу настройки количества АКБ со страницы настройки емкости АКБ
нажмите на кнопку ВНИЗ. Для перехода со страницы настройки максимального напряжения
обходного канала – нажмите на кнопк у ВВЕРХ. Значение количества АКБ мигает, как показано
на рисунке выше.
•
Используйте кнопку ВВОД/ВКЛ, чтобы выбрать другое количество АКБ, подключенных
в одной линейке. Количество АКБ может быть выбрано в диапазоне до 16, 18 или 20 шт.
• Нажмите на кнопку ОТМЕНА/ВЫКЛ, чтобы закончить ввод количества АКБ (с сохранением
сделанной настройки) и перейти на экран настройки емкости АКБ или максимального
напряжения байпаса.
4.4.6. Настройка максимального напряжения обходного канала

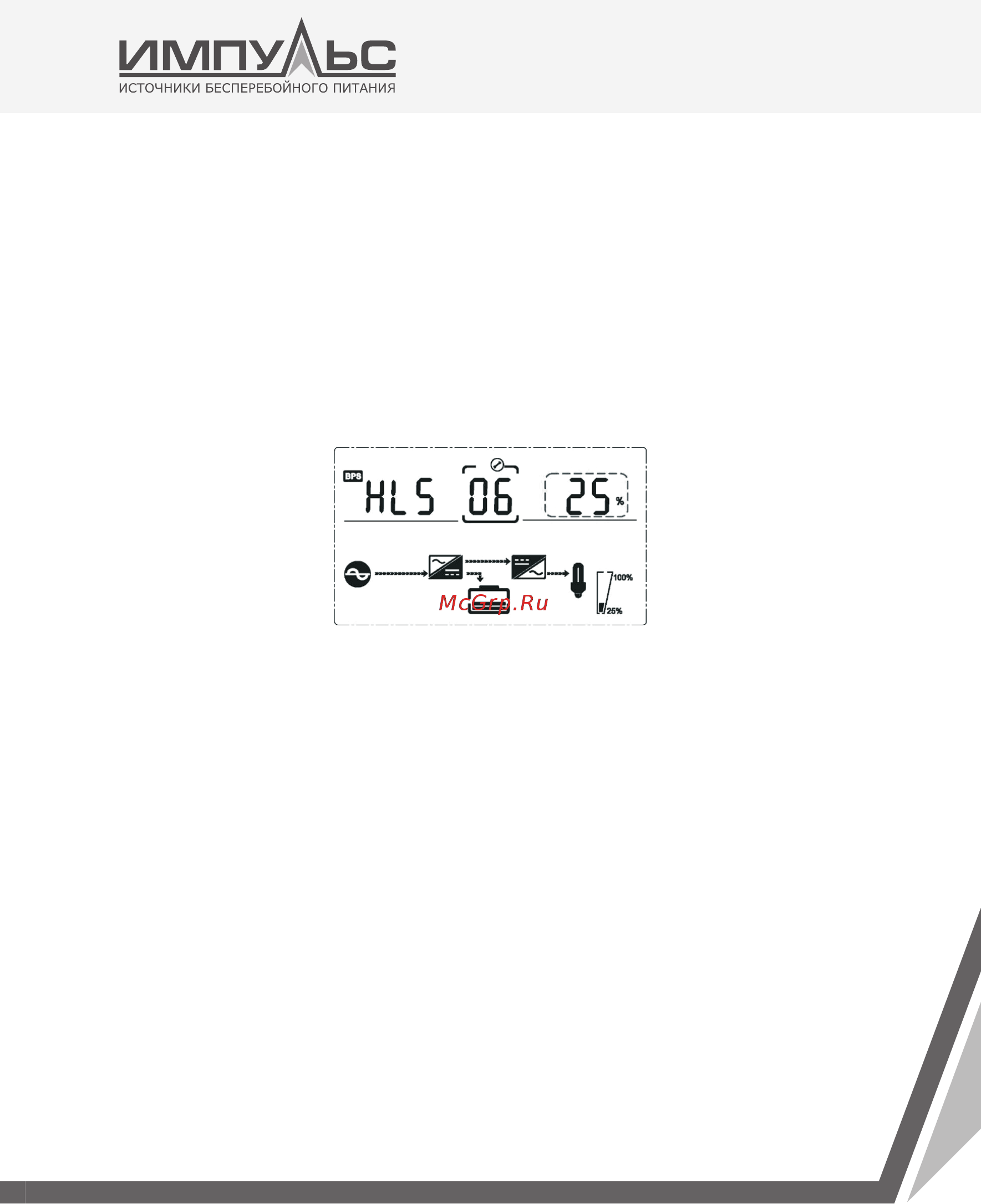

Настройка максимального напряжения байпаса
(Примечание: часть изображения, выделенная пунктиром, мигает).
Для перехода на страницу настройки максимального напряжения байпаса со страницы
настройки количества АКБ нажмите на кнопку ВНИЗ. Для перехода со страницы настройки
минимального напряжения байпаса – нажмите на кнопку ВВЕРХ. Значение максимального
напряжения байпаса мигает, как показано на рисунке выше.
•
Используйте кнопк у ВВОД /ВК Л, чтобы выбрать другое максимально допус тимое напряжение
байпаса при котором возможно переключение питания нагрузки на линию статического
байпаса. В качестве максимального напряжения обходного канала может быть выбрано
одно из следующих значений: 5%, 10%, 15%, 25% от номинального значения напряжения
(25% – только при выходном напряжении 220 В).
•
Нажмите на кнопку ОТМЕНА/ВЫКЛ, чтобы закончить ввод максимального напряжения
байпаса (с сохранением сделанной настройки) и перейти на экран настройки количества
АКБ или минимального напряжения байпаса.
