4.4.2. Настройка выходного напряжения

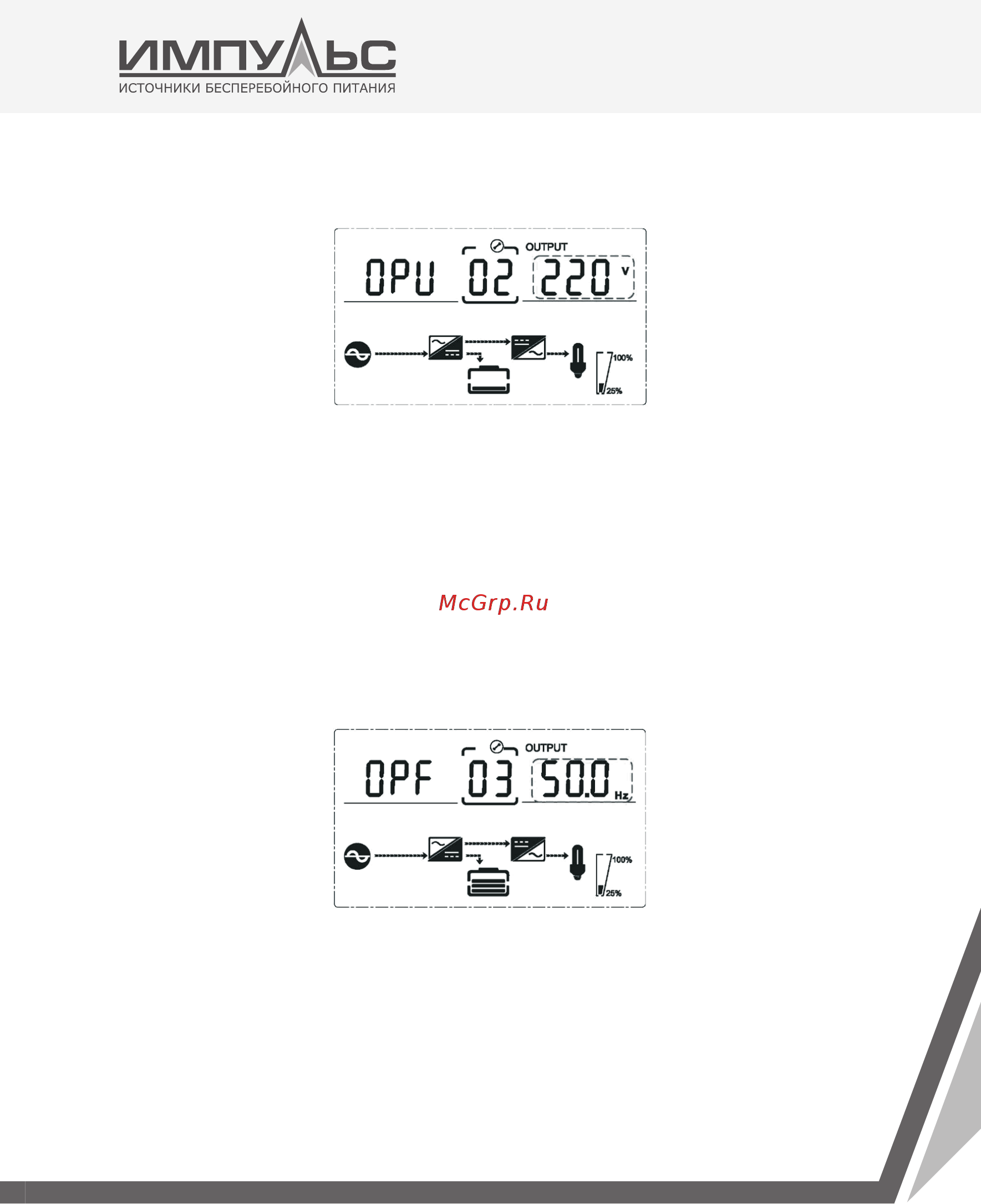

Настройка выходного напряжения
(Примечание: часть изображения, выделенная пунктиром, мигает).
Для перехода на страницу настройки выходного напряжения со страницы выбора режима
работы нажмите на кнопку ВНИЗ. Для перехода со страницы настройки частоты – нажмите
на кнопку ВВЕРХ. Значение выходного напряжения мигает, как показано на рисунке выше.
•
Используйте кнопку ВВОД/ВКЛ, чтобы выбрать другое выходное напряжение. Можно
выбрать одно из четырех значений: 208, 220, 230, 240В.
•
• Нажмите на кнопк у ОТМЕНА/ВЫК Л, чтобы закончить выбор выходного напряжения (с сохра-
нением сделанной настройки) и перейти на экран нас тройки режима работы или час тоты.
ПРИМЕЧАНИЕ: При работе от инвертора перед настройкой выходного напряжения и частоты
необходимо сначала выключить инвертор.
4.4.3. Настройка выходной частоты
Настройка частоты
(Примечание: часть изображения, выделенная пунктиром, мигает).
Для перехода на страниц у нас тройки частоты со с траницы настройки выходного напряжения
нажмите на кнопку ВНИЗ. Для перехода со страницы настройки емкости АКБ – нажмите на
кнопку ВВЕРХ. Значение частоты мигает, как показано на рисунке выше.
• Используйте кнопку ВВОД/ВКЛ, чтобы выбрать другую частоту. Можно выбрать одно из
двух значений: 50 или 60 Гц.
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФРИСТАЙЛ 6000-10000 ВА
