Импульс ФРИСТАЙЛ 11 6000 2U [29/40] Настройка тестирования акб
![Импульс ФРИСТАЙЛ 11 6000 2U [29/40] Настройка тестирования акб](/views2/1481815/page29/bg1d.png)
292019
на кнопки ВВЕРХ и ВНИЗ, чтобы закончить настройку звуковой сигнализации (с сохранением
сделанной настройки) и перейти на экран настройки минимального напряжения байпаса или
идентификатора для параллельного режима. Примечание: При настройке ИБП для работы в
одиночном режиме нажатие на кнопку ВНИЗ приводит к выходу из системы настройки, так
как все настройки для одиночного режима завершены.

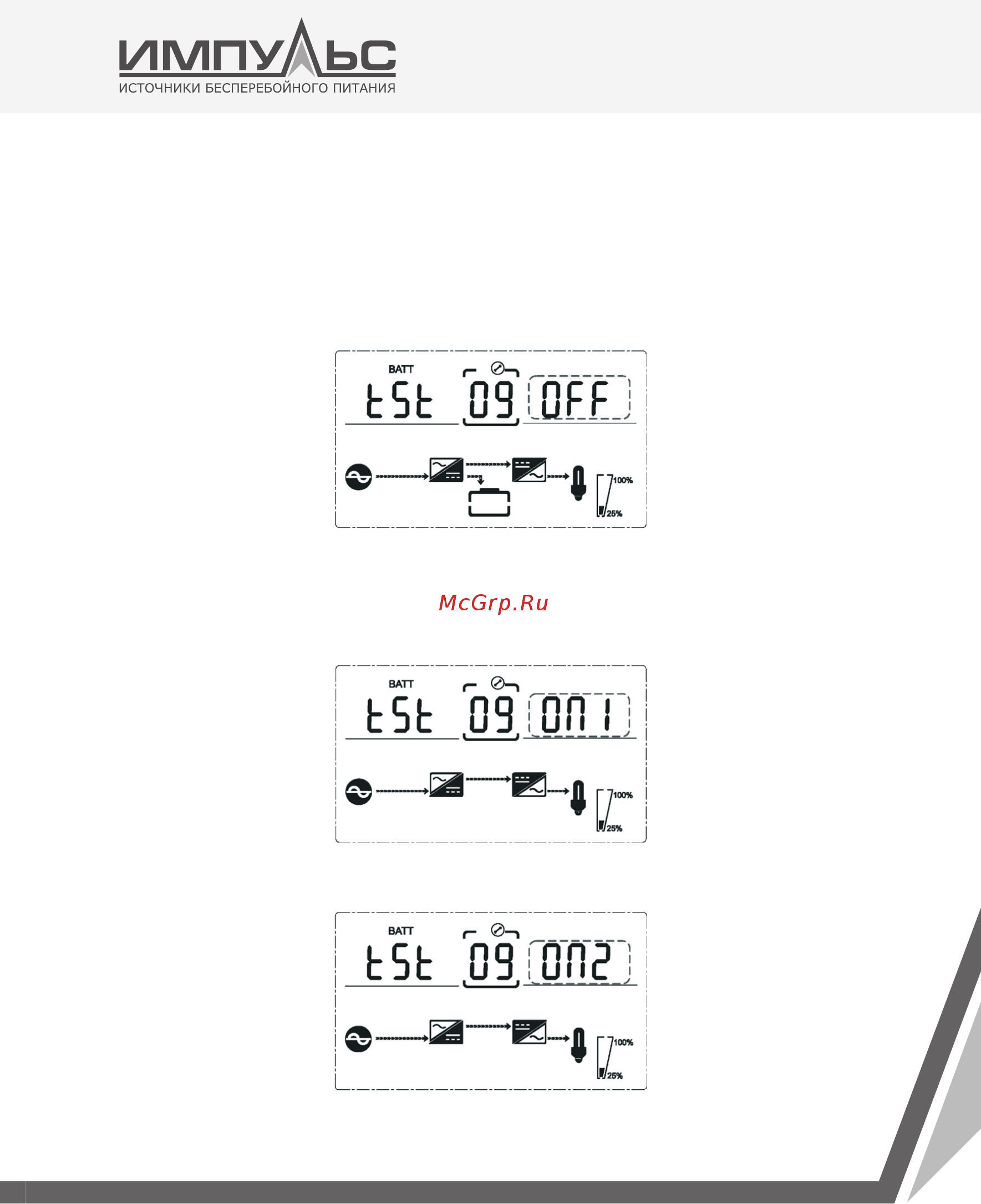

4.4.9. Настройка тестирования АКБ
Настройка тестирования АКБ
Данный экран является начальным экраном настройки самотестирования АКБ. Значением по
умолчанию является ВЫК Л, то есть самотестиров ание АКБ не осуществляетс я. Ес ли изменить
эту нас тройк у на ВК Л, АКБ будет автоматически тес тироваться каждые 30 дней. Далее можно
выбрать один из трех вариантов продолжительности тестирования.
Если выбран вариант Вкл1, ИБП будет каждые 30 дней переходить в режим АКБ. При этом
продолжительность тестирования составит 10 секунд.
