![Импульс ФРИСТАЙЛ 11 6000 2U [17/40] Подключение управляющего кабеля параллельной работы](/img/pdf.png)
Импульс ФРИСТАЙЛ 11 6000 2U [17/40] Подключение управляющего кабеля параллельной работы
![Импульс ФРИСТАЙЛ 11 6000 2U [17/40] Подключение управляющего кабеля параллельной работы](/views2/1481815/page17/bg11.png)
172019
Убедитесь в том, что входной выключатель находитс я в положении ВЫКЛ, а выходы всех ИБП
не подк лючены. Линейки АКБ могут быть подк лючены отдельно к каждому ИБП, либо все ИБП
могут работать с единым батарейным массивом (общая батарея).
ВНИМАНИЕ!
Убедитесь в том, что линии фазы и нейтрали подк лючены к каждому
ИБП корректно и все оборудование надежно заземлено.

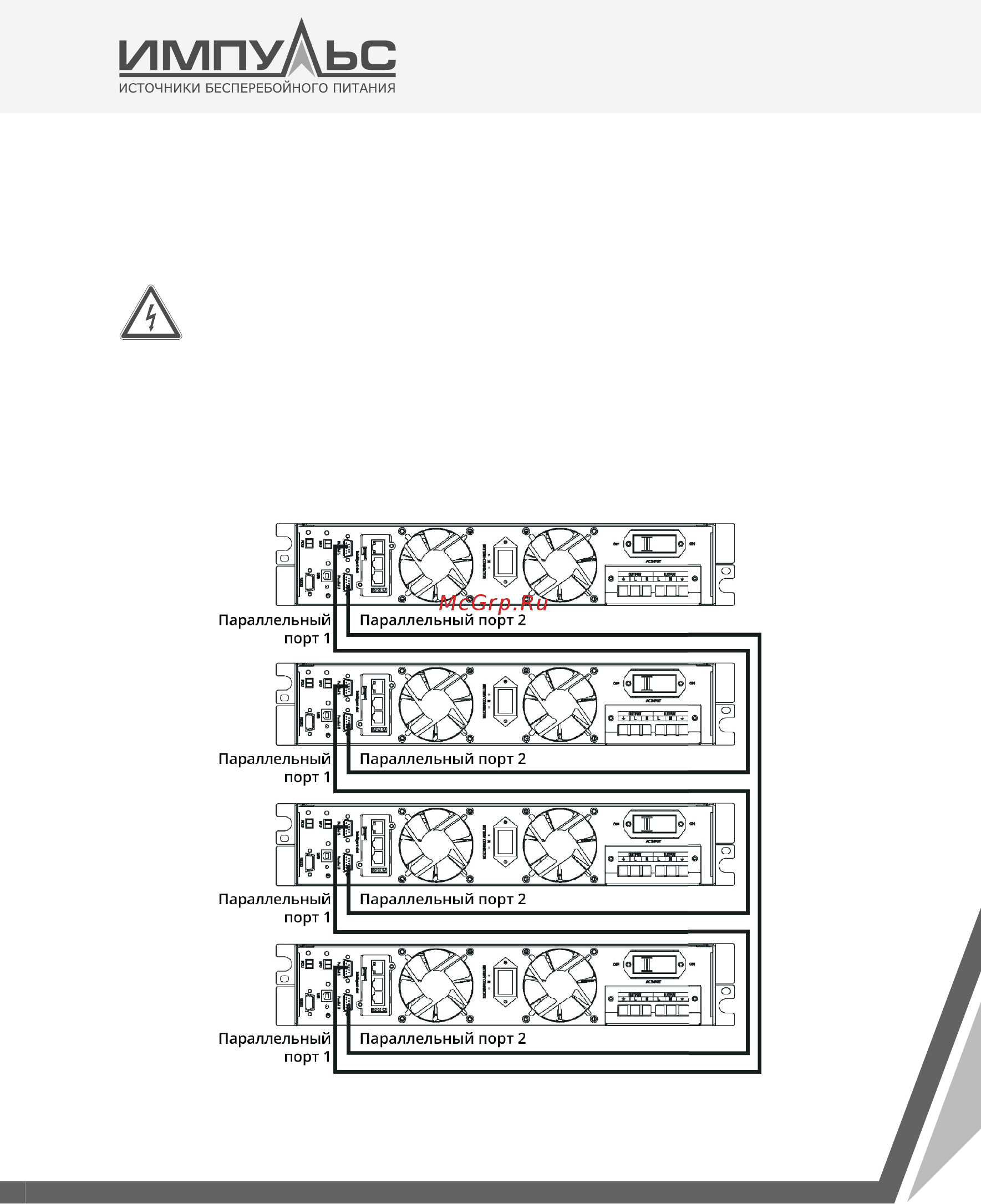

3.9.2. Подключение управляющего кабеля параллельной работы
Все ИБП в параллельной системе необходимо соединить экранированными управляющими
кабелями с двойной изоляцией. Они должны быть подключены кольцом, как показано ниже.
В каж дый ИБП необходимо установить плату управления параллельной работой. Кольцевая
конфигурация обеспечивает надежность управления даже при разрыве одного из кабелей.
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФРИСТАЙЛ 6000-10000 ВА
Содержание
- Импульс 1
- Фристайл 6000 10000 ва 1
- 9897706 2
- Все права защищены 2
- Г москва кронштадтский бульвар д 35б тел 7 495 989 77 06 факс 7 495 989 77 06 e mail info impuls energy web www impuls energy 2
- Дополнительная информация 2
- Недопустим подъем тяжелого веса без помощи 2
- О руководстве 2
- Обновления 2
- Ооо цри импульс 2
- Транспортировка 2
- Безопасность 3
- Описание системы 3
- Содержание 3
- Установка 3
- События и значения сообщени 4
- Таблица технических характеристи 4
- Эксплуатация 4
- Безопасность 5
- Даже если ибп не подключен к сети питания на его выходе может быть напряжение 5
- Замечания по безопасности 5
- Не открывайте и не повреждайте акб жидкость которая может вытечь из нее сильно 5
- Во избежание повреждения оборудования внимательно озна 6
- И всплески напряжения или колебания напряжения импульсные помехи гармонические 7
- Ибп импульс серии фристайл 6000 10000 ва использует современный метод заряда 7
- Обзор 7
- Основные особенности 7
- Функции и особенности 7
- Опциональная карта мониторинга по протоколу snmp позволяет осуществлять дистан 8
- Применение 3 х ступенчатого метода зарядки позволяет продлить срок службы акб и 8
- Внешний вид модуля ибп 9
- Накладной при отсутствии каких либо комплектующих обратитесь к поставщику обо 9
- Проверка при распаковке 9
- Проверьте внешний вид ибп и убедитесь в отсутствии повреждений при транспорти 9
- Установка 9
- Контрольная панель с жк дисплеем 10
- Внешних элементов полностью испарилась в противном случае возникает опасность 11
- Внимание 11
- Емкость и срок службы акб при нормальной эксплуатации температура акб должна 11
- Замечания по установке 11
- Пределах от 20 c до 25 c работа при более высоких температурах приводит к снижению срока службы акб а при более низких темпе ратурах к снижению их емкости 11
- Типовые характеристики акб указаны для рабочей температуры в 11
- Автоматический выключатель при выборе номинала этого устройства необходимо 12
- Внешние защитные устройства 12
- Неиспользуемые акб необходимо заряжать один раз в 3 месяца для 12
- Осторожно 12
- Учитывать максимально допустимый ток силовых кабелей а также перегрузочную спо 12
- Этого необходимо подключать ибп к соответствующему источнику переменного напряжения и включать на необходимое время 12
- Вести к возникновению электромагнитных помех а также 13
- Земляющей шине кабель заземления должен быть как можно короче 13
- Невыполнение правил организации заземления может при 13
- Необходимо выбрать термомагнитный автоматический выключатель 13
- Пасной линии сетевой распределительной панели убеди 13
- Перед началом работ по установке и включению ибп убедитесь 13
- С кривой отключения c нормальная кривая в соответствии с iec 13
- Внимание если к моменту установки и запуска ибп оборудование нагрузки не готово к включению питания убедитесь в том что автоматические 14
- Вход l 14
- Вход n 14
- Выключатели в выходной распределительной панели отключены 14
- Концы выходных кабелей системы безопасно заизолированы 14
- Нагрузка ибп 14
- Осторожно 14
- Подключение силовых кабелей 14
- Соответствии с местными и национальными стандартами и требованиями 14
- Контакт bat на клеммной колодке ибп необходимо подключить к аноду положительной 15
- Ным группами плечами последовательно соединенных 12в батарей общее количество 15
- Подключение акб 15
- Требованиями по времени автономной работы схема подключения батарей показана на 15
- Авторизованным специалистом 16
- Базовый порядок монтажа параллельной системы предусматривает установку двух или боль 16
- Версия 1 02 16
- Внимание 16
- Заводская настройка соответствует установке 16 акб емкостью 7 ач ток зарядки 1 a при 16
- Настроить ток заряда вручную значения всех необходимых параметров можно задать при помощи панели управления ибп и жк дисплея 16
- Ными не используйте одновременно акб разной емкости или разных производителей не используйте одновременно старые и новые акб 16
- Осторожно 16
- Отрегулирован автоматически в зависимости от введенной емкости акб кроме того можно 16
- Перемычки и не замыкайте контакты автоматического выключателя 16
- Подключении 18 или 20 акб необходимо соответствующим образом перенастроить коли 16
- Соединительных перемычек в каждом плече не подключайте эти 16
- То есть положительные контакты соединяются с положительными а 16
- Установка нескольких модулей ибп в параллель 16
- Чество и емкость акб при после запуска ибп в режиме работы от сети ток зарядки будет 16
- Шего количества модулей ибп в составе единой модульной системы в следующих пунктах приведены инструкции специфичные для монтажа параллельных систем 16
- Внимание 17
- Ибп корректно и все оборудование надежно заземлено 17
- Подключение управляющего кабеля параллельной работы 17
- Убедитесь в том что линии фазы и нейтрали подключены к каждому 17
- Длина и характеристики силовых кабелей включая входные кабели байпасных линий 18
- Основной ввод и ввод байпаса при наличии опции раздельного ввода выпрямителя и 18
- Требования к параллельной системе 18
- Шине при наличии опции раздельного входа выпрямителя и байпаса входы байпасов 18
- Для форсированной зарядки либо подзарядки акб инвертор преобразует постоянное 19
- Режимы работы 19
- Щаемая нагрузка не является критической может использоваться режим eco который 19
- Эксплуатация 19
- В целях повышения мощности и или надежности системы можно объединить выходы до 20
- Включение выключение ибп 20
- Включится внутренний вентилятор ибп устройство начнет выполнять самодиагностику 20
- Осторожно 20
- Осторожно убедитесь в том что нагрузка безопасно подключена к выходу ибп если нагрузка не готова к приему питания от ибп необходимо заи золировать выходные контакты последнего 20
- Осторожно убедитесь в том что система заземлена 20
- Подключение к сети 20
- Порядок холодного старта 20
- Сети и исправных акб 20
- Следующие инструкции следует выполнять при отсутствии внешней 20
- Выключение инвертора 21
- Выключения ибп и нагрузки после выключения всех переключате лей изоляторов и автоматических выключателей питание на выход поступать не будет 21
- Если ибп работает в режиме акб или отсутствует напряжение входной сети нажмите на 21
- Необходимо выждать не менее 30 секунд до нажатия на кнопку старта 21
- Осторожно 21
- Отключение от сети 21
- Следующие действия необходимо выполнять только для полного 21
- Версия 1 02 22
- Внимание 22
- Внутренней шины постоянного тока 22
- Инструкция по работе с жк дисплеем 22
- На жк дисплее имеется 9 интерфейсов 22
- Подождите около 5 минут пока полностью разрядятся конденсаторы 22
- Поз название интерфейса отображаемые данные 22
- После выключения инвертора разомкните контакты выключателей сети питания и акб 22
- При подключении ибп к сети питания или к акб в режиме холодного запуска на экране отображаются следующие сведения 22
- Устройства защиты внешних акб 22
- Нажмите на кнопку вниз для перемещения по экранам информации на экране будут 23
- Отображаться следующие страницы 23
- Рабочее состояние и режим если ибп работает в одиночном режиме на экране отобража 23
- Ются надписи noa eco или cf если ибп работает в параллельном режиме вместо этого отображается надпись pal 23
- Выбор режима работы 24
- Используйте кнопку ввод вкл чтобы выбрать другой режим можно выбрать один из 24
- Настройка параметров 24
- Четырех режимов работы eco режим работы eco pal режим параллельной работы 24
- Используйте кнопку ввод вкл чтобы выбрать другое выходное напряжение можно 25
- Настройка выходного напряжения 25
- Настройка выходной частоты 25
- Используйте кнопку ввод вкл чтобы выбрать другую емкость акб емкость акб может 26
- Нажмите на кнопку отмена выкл чтобы закончить ввод емкости акб с сохранением 26
- Настройка емкости акб 26
- Настройка количества акб 26
- Для перехода на страницу настройки максимального напряжения байпаса со страницы 27
- Нажмите на кнопку отмена выкл чтобы закончить ввод максимального напряжения 27
- Настройка максимального напряжения обходного канала 27
- Сделанной настройки и перейти на экран настройки емкости акб или максимального 27
- Для перехода на страницу настройки минимального напряжения байпаса со страницы 28
- Для перехода на страницу настройки отключения звуковой сигнализации со страницы 28
- Настройка минимального напряжения байпаса 28
- Настройка отключения звуковой сигнализации 28
- Настройки максимального напряжения байпаса нажмите на кнопку вниз для перехода 28
- Со страницы настройки идентификатора для параллельного режима нажмите на кнопку 28
- Если выбран вариант вкл1 ибп будет каждые 30 дней переходить в режим акб при этом 29
- Настройка тестирования акб 29
- Если выбран вариант вкл2 ибп будет каждые 30 дней переходить в режим акб при этом 30
- Лельного режима с сохранением сделанной настройки и перейти на экран настройки 30
- Нажмите на кнопку отмена выкл чтобы закончить ввод идентификатора для парал 30
- Настройка идентификатора для параллельного режима 30
- Для перехода на страницу настройки количества модулей для параллельного режима со 31
- Используйте кнопку ввод вкл чтобы задать другое количество модулей диапазон до 31
- Лельного режима с сохранением сделанной настройки и перейти на экран настройки 31
- Настройка количества модулей для параллельного режима 31
- Настройка количества резервных модулей для параллельного режима 31
- Используйте кнопку ввод вкл чтобы задать другое количество резервных модулей 32
- Мощности с учетом резервирования но без превышения общей суммарной мощности 32
- Нажмите на кнопки вверх и вниз чтобы перейти к настройке количества модулей для 32
- Приложение 1 технические характеристики 33
- Версия 1 02 34
- Приложение 2 определение порта для связи 35
- Приложение 3 опция 35
- В данном разделе перечислены события и аварийные сообщения которые могут отобра 36
- Версия 1 02 36
- Данные 36
- Жаться на экране ибп сообщения перечислены в алфавитном порядке в данном разделе перечислены сообщения которые могут быть полезны при диагностике 36
- Канал акб инвертор 36
- Отказ обходной 36
- Поз отображаемые 36
- Приложение 4 таблица сообщений ибп 36
- Примечание x означает что это определяется другими условиями 36
- Рабочее состояние и режим работы 36
- Светодиод 36
- Информация об аварийных сигналах 37
- Поз предупреждающий аварийный 37
- Сигнал ибп зуммер светодиод 37
- Версия 1 02 38
- Http www impuls energy podderzhka servisnye tsentry 39
- Дата производства указана в серийном номере изделия где 11 и 12 символы год производства 13 и 14 символы месяц производства расшифровка согласно таблице 39
- За дополнительной информацией обращайтесь 39
- Изготовитель shenzhen kstar science technology co ltd 4 f no bldg software park keji c rd 2nd hi tech industrial zone shenzhen 518057 china tel 0086 755 86169858 8048 39
- Импортер ооо системотехника 125499 г москва кронштадтский бульвар 35б 39
- Информация об адресах телефонах сервисных центров осуществляющих гарантийную и постгарантийную поддержку и ремонт ибп импульс размещена по адресу 39
- Ооо центр разработки и исследований импульс 125171 москва ленинградское ш д 8 корп 2 7 495 989 77 06 www impuls energy 39
- Страна изготовления китай дата изготовления напечатано в руководстве пользователя 39
Похожие устройства
- Импульс ФРИСТАЙЛ 11-10 3U Инструкция по эксплуатации
- Импульс ФРИСТАЙЛ 11 10000 2U Инструкция по эксплуатации
- Импульс ФРИСТАЙЛ 31-6 Инструкция по эксплуатации
- Импульс ФРИСТАЙЛ 31-10 Инструкция по эксплуатации
- Krauler KRC-26027 Инструкция по сборке
- Krauler KRC-26632 Инструкция по сборке
- Импульс ФРИСТАЙЛ 33-10 Инструкция по эксплуатации
- Krauler KRC-26832 Инструкция по сборке
- Импульс ФРИСТАЙЛ 33-15 Инструкция по эксплуатации
- Импульс ФРИСТАЙЛ 33-20 Инструкция по эксплуатации
- Krauler KRC-26032 Инструкция по сборке
- Krauler KRC-26637 Инструкция по сборке
- Krauler KRC-26837 Инструкция по сборке
- Krauler KRC-26037 Инструкция по сборке
- Krauler KRC-26642 Инструкция по сборке
- Импульс БОКСЕР 10 Инструкция по эксплуатации
- Krauler KRC-26842 Инструкция по сборке
- Импульс БОКСЕР 15 Инструкция по эксплуатации
- Импульс БОКСЕР 20 Инструкция по эксплуатации
- Krauler KRC-26042 Инструкция по сборке
Скачать
Случайные обсуждения
