212019

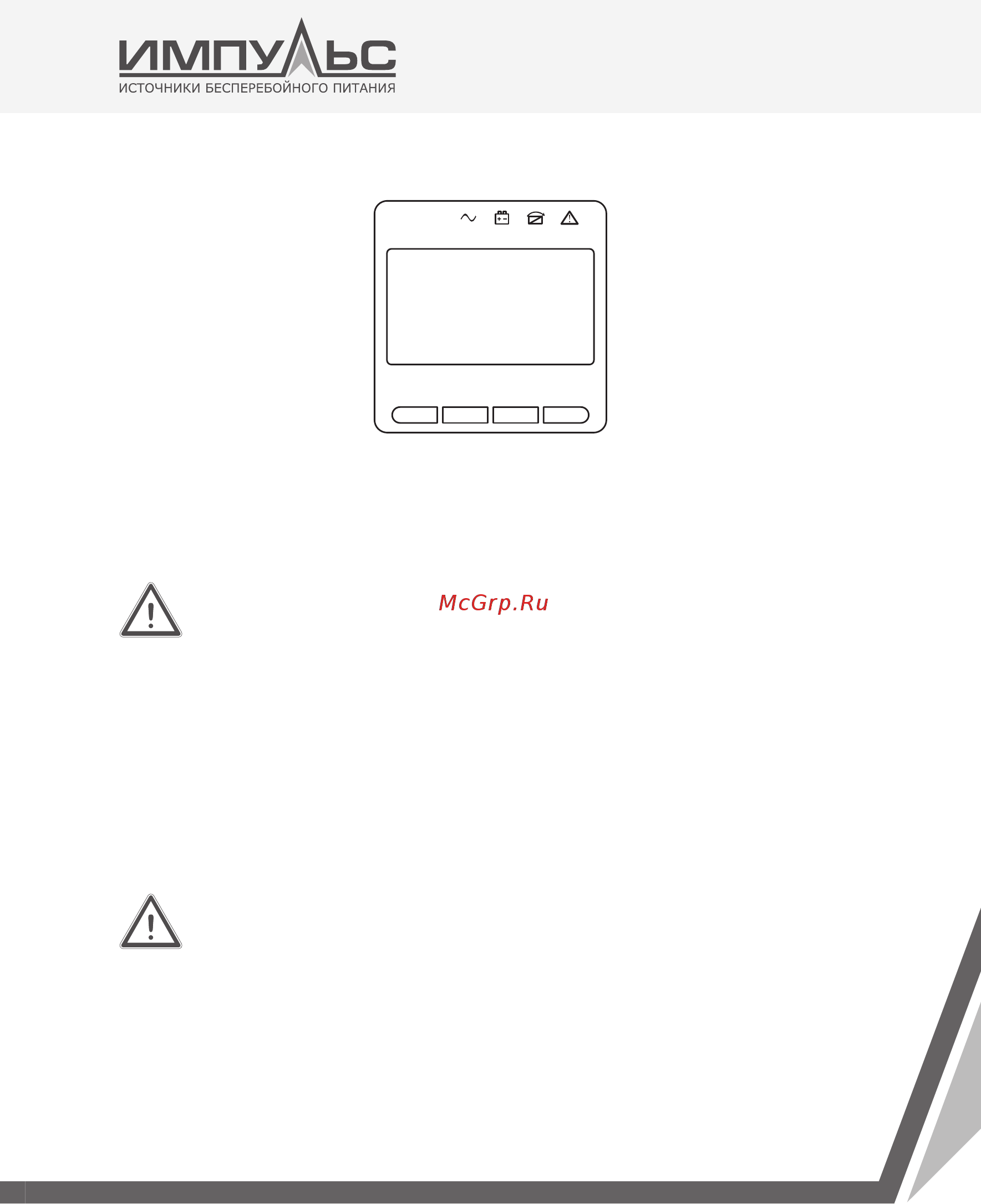

Вверх Вниз Выход/Выкл Вход/Вкл
• Включите выключатель АКБ.
АКБ начнет подачу питания на плату вспомогательного питания.
• Нажмите на кнопку холодного старта (поз. 9 на чертеже).
Если АКБ в норме, выпрямитель начнет работу. Через 30 секунд после этого включится
инвертор и включится светодиодный индикатор инвертора.
ОСТОРОЖНО!
Необходимо выждать не менее 30 сек унд до нажатия на кнопк у старта
4.2.3. Выключение инвертора
Если входная сеть питания в норме, нажмите на кнопку ОТМЕНА/ВЫКЛ и удерживайте ее около
1 секунды до звукового сигнала. Светодиодный индикатор инвертора выключится, включится
индикатор байпаса. ИБП перек лючается режим питания нагру зки через статический байпас.
Если ИБП работает в режиме АКБ или отсутствует напряжение входной сети, нажмите на
кнопку ОТМЕНА/ВЫКЛ и удерживайте ее около 1 секунды до звукового сигнала. Выход ИБП
отключится, вентилятор прекратит вращаться. Через 60 секунд все светодиодные индика-
торы и жидкокристаллический дисплей отключаются. Нагрузка при этом будет обесточена.
4.2.4. Отключение от сети
ОСТОРОЖНО!
Следующие действия необходимо выполнять только для полного
выключения ИБП и нагрузки. После выключения всех переключате-
лей, изоляторов и автоматических выключателей питание на выход
поступать не будет.
