16 Версия 1.1.002
Заводская настройка соответствует установке 16 АКБ емкостью 7 Ач (ток зарядки 1 A). При
подключении 18 или 20 АКБ необходимо соответствующим образом перенастроить коли-
чество и емкость АКБ при после запуска ИБП в режиме работы от сети. Ток зарядки будет
отрегулирован автоматически в зависимости от введенной емкости АКБ. (Кроме того, можно
настроить ток заряда вручную). Значения всех необходимых параметров можно задать при
помощи панели управления ИБП и ЖК-дисплея.
ОСТОРОЖНО!
Убедитесь в том, при сборке линейки АКБ в цепь соблюдена правильная
полярность, то есть положительные контакты соединяются с отрицатель-
ными. Не используйте одновременно АКБ разной емкости или разных
производителей. Не используйте одновременно старые и новые АКБ.
ВНИМАНИЕ!
Убедитесь в том, что при подключении АКБ к автоматическому выклю-
чателю, а затем к контактам ИБП соблюдается правильная полярнос ть,
то есть положительные контакты соединяются с положительными, а
отрицательные – с отрицательными. Отсоедините одну или несколько
соединительных перемычек в каждом плече. Не подключайте эти
перемычки и не замыкайте контакты автоматического выключателя
АКБ до контроля правильности сборки цепи и соблюдения полярности
авторизованным специалистом.

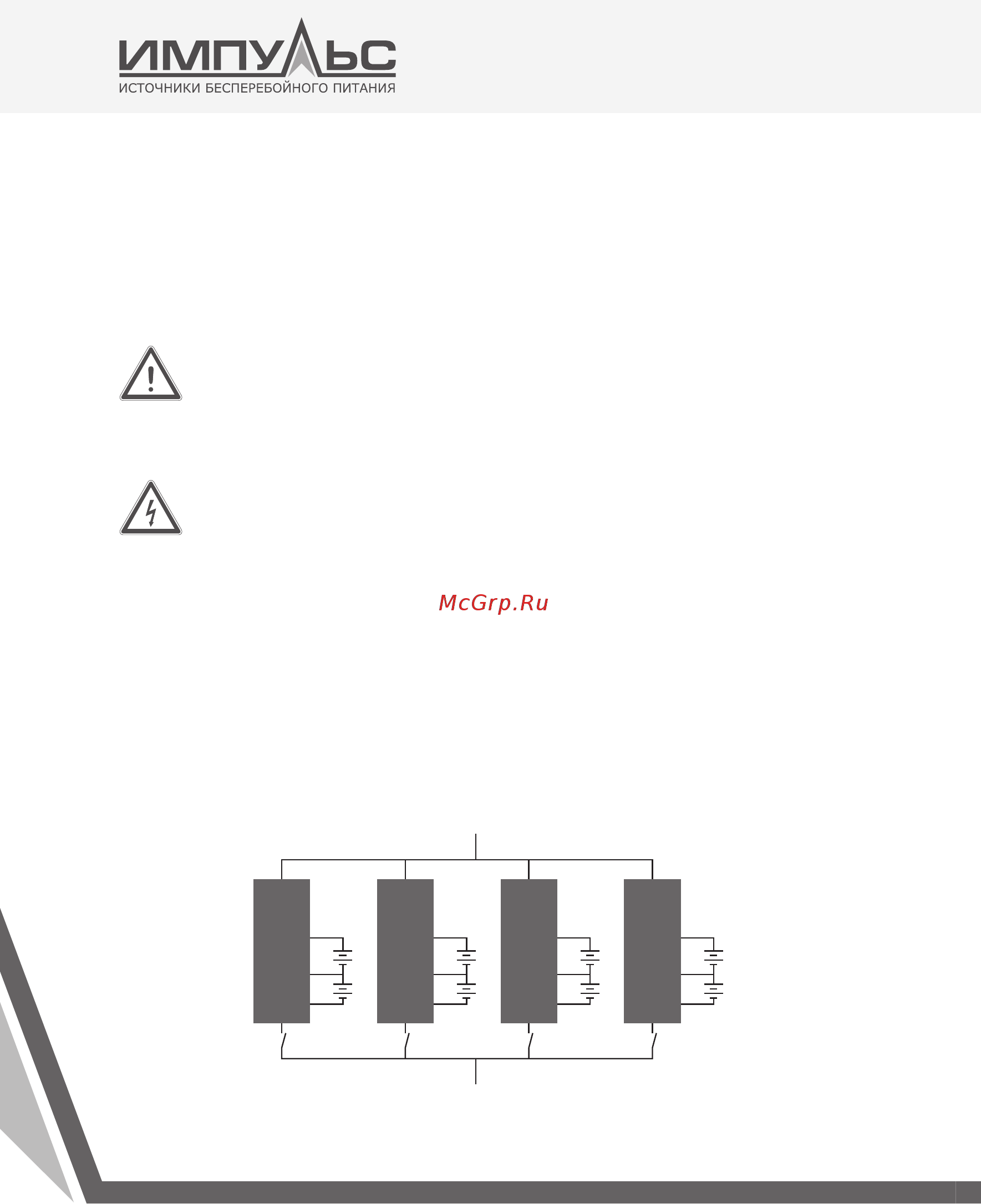

3.9. | Установка нескольких модулей ИБП в параллель
Базовый порядок монтажа параллельной системы пред усматривает ус тановк у дву х или боль-
шего количества модулей ИБП в составе единой модульной системы. В следующих пунктах
приведены инструкции, специфичные для монтажа параллельных систем.
ИБП 4ИБП 3
ВХОД
ВХОД ПЕРЕМЕННОГО ТОКА
НАГРУЗКА
ВЫХОД ПЕРЕМЕННОГО ТОКА
ИБП 2ИБП 1
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФРИСТАЙЛ 6000-10000 ВА
