18 Версия 1.1

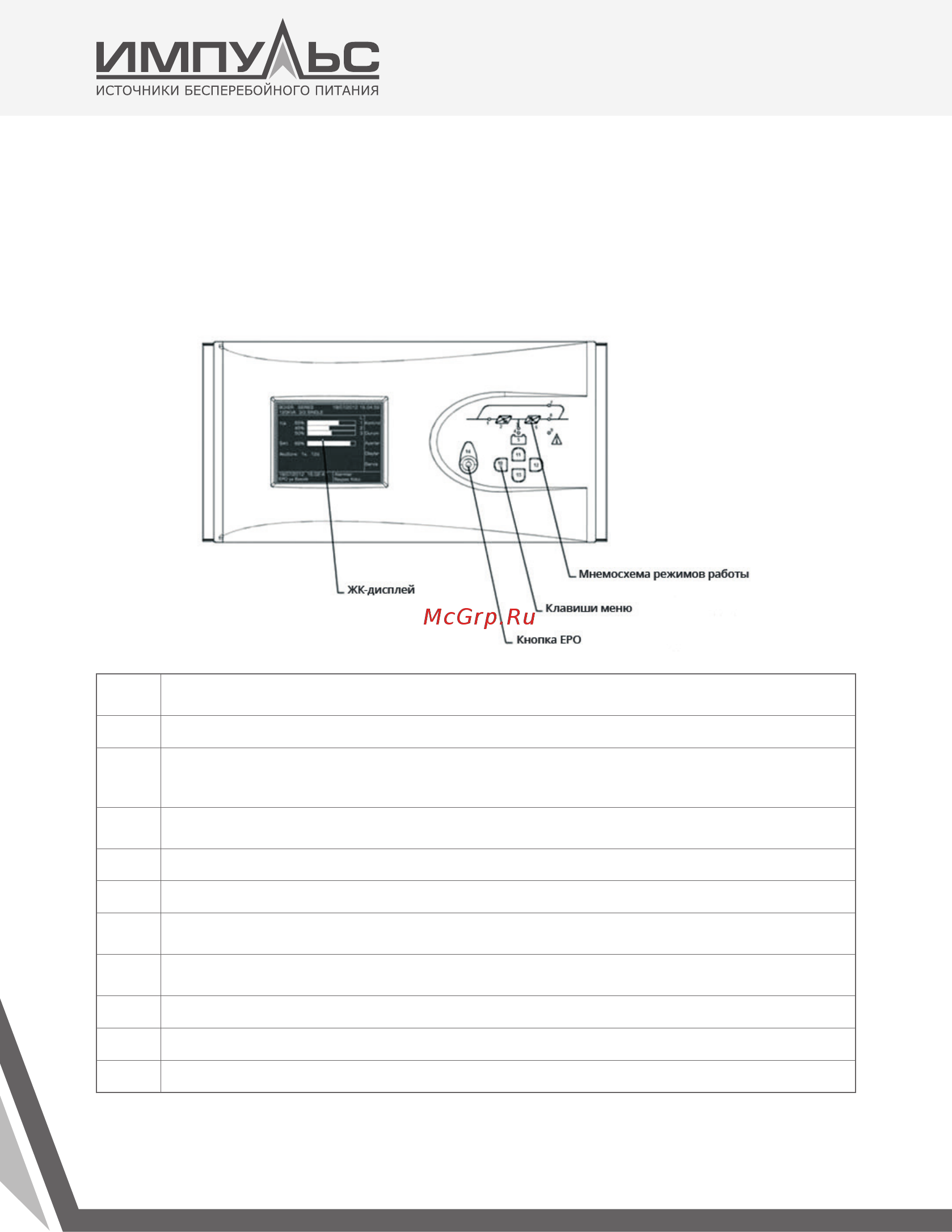

.2.4. | Панель управления
Панель управления состоит из мнемосхемы, ЖК-дисплея, кнопки аварийного отключения (EPO)
и кнопок управления. Панель позволяет производить настройки ИБП, управлять режимами
его работы, просматривать параметры, текущее состояние и журнал событий.
1
Индикатор выпрямителя (светодиод)
Мигает при старте и росте напряжения на DC шине. Горит при работе выпрямителя.
2 Выпрямитель
3
Индикатор разрядки АКБ
Горит в режиме работы от АКБ. Мигает при запуске ИБП в режиме работы от АКБ (без внешнего
электроснабжения).
4
Индикатор зарядки АКБ
Горит при зарядке АКБ.
5 АКБ
6 Инвертор
7
Индикатор работы через статический байпас
Горит при питании нагрузки через цепь статического байпаса.
8
Индикатор работы через инвертор
Горит при питании нагрузки от инвертора
9 Индикатор тревог (ошибок)
10–13 Кнопки меню
14 Кнопка EPO (Аварийного отключения питания)
