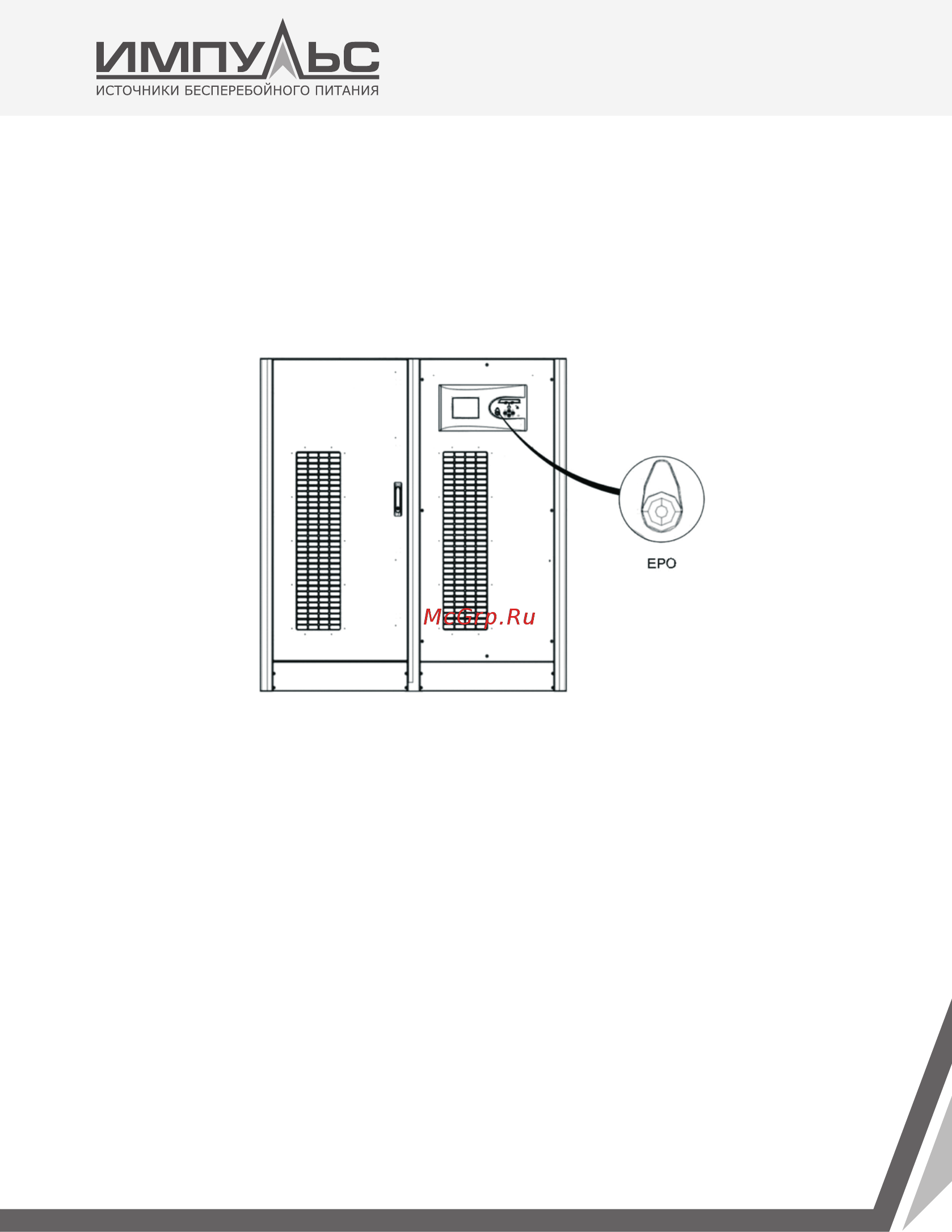

4.1.5. EPO (Аварийное отключение ИБП)
При нажатии на кнопку EPO на передней панели, ИБП отключит выпрямитель и инвертор.
Если представлена и настроена опция отключения прерывателя выходной цепи, ИБП меха-
нически отключит цепи нагрузки (CB3).
4.1.6. Средства мониторинга, связи и последовательного обмена данными RS232
Серия ТРИАТЛОН Т в стандартном исполнении оснащена коммуникационным портом RS-232,
поддерживающим протоколы SEC и TELNET. Это гальванически изолированный и безопас-
ный интерфейс. Через данный порт возможен дистанционный мониторинг состояния ИБП с
использованием ПК или SNMP адаптера.
При использовании опциональных карт SNMP, MODBUS или карты «сухих» (релейных) кон-
тактов так же может осуществляться дистанционный мониторинг ИБП. Контроль состояния
ИБП может быть осуществлен с помощью ПК по локальной вычислительной сети (SNMP),
либо данные о состоянии ИБП могут передаваться в системы автоматизации (ModBus, «су-
хие» контакты).
