1.4. | Транспортировка
Транспортное средство и грузоподъемные механизмы должны обладать характеристиками,
достаточными для безопасного подъема и транспортировки ИБП.

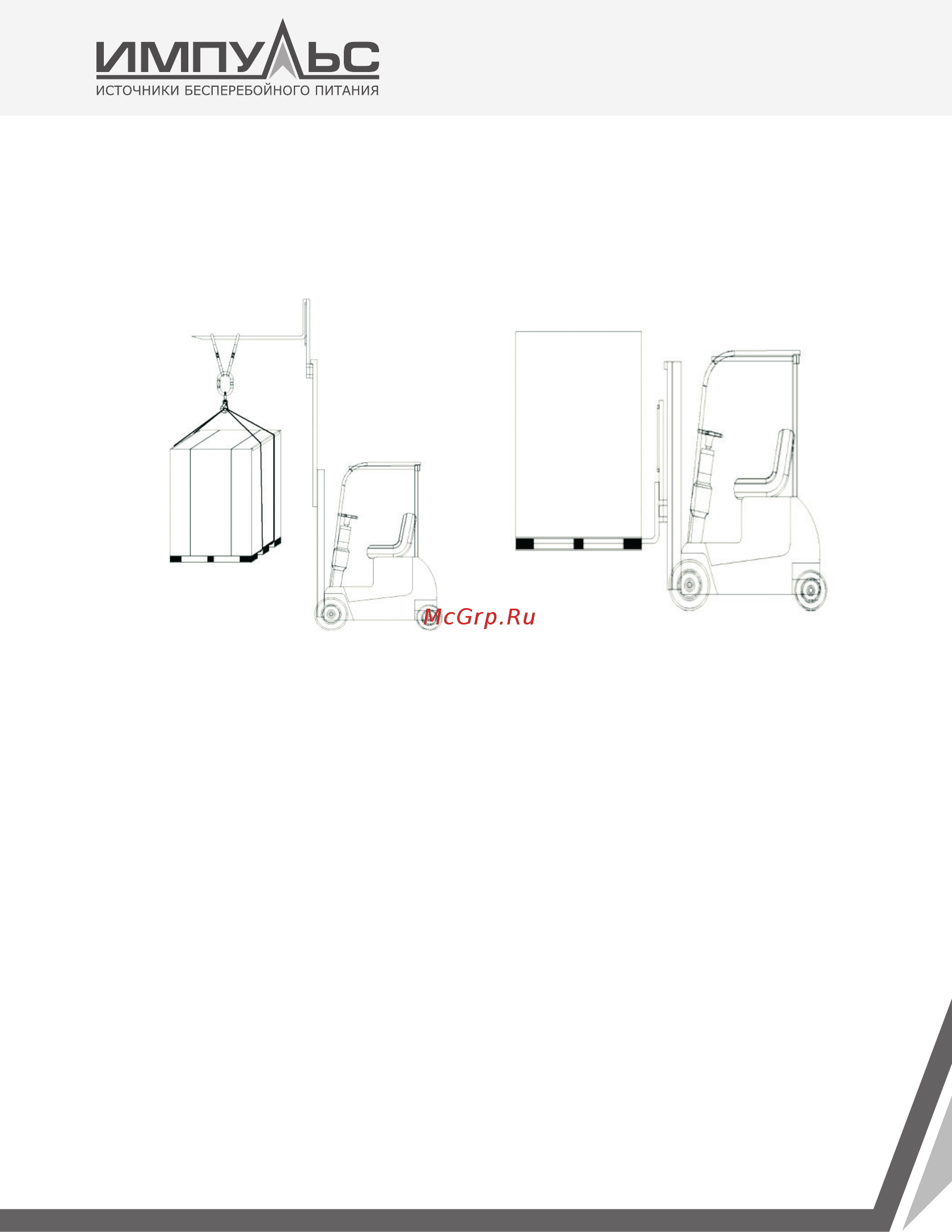

ИБП и батарейные кабинеты при транспортировке должны быть установлены на паллетах.
ИБП ТРИАТЛОН Т 6 0 – 8 0 кВА постав л яютс я ус танов ленными на паллеты с размером 870 x 1580
мм (ШxГ). Высота оборудования, установленного на паллеты, составляет примерно 1980 мм.
Перемещать ИБП следует плавно и с большей осторожностью. Не меняйте положение ИБП
после установки и ввода в эксплуатацию.
