Импульс ТРИАТЛОН Т 60 [8/60] Описание
![Импульс ТРИАТЛОН Т 60 [8/60] Описание](/views2/1481874/page8/bg8.png)
8 Версия 1.1
2 / Описание

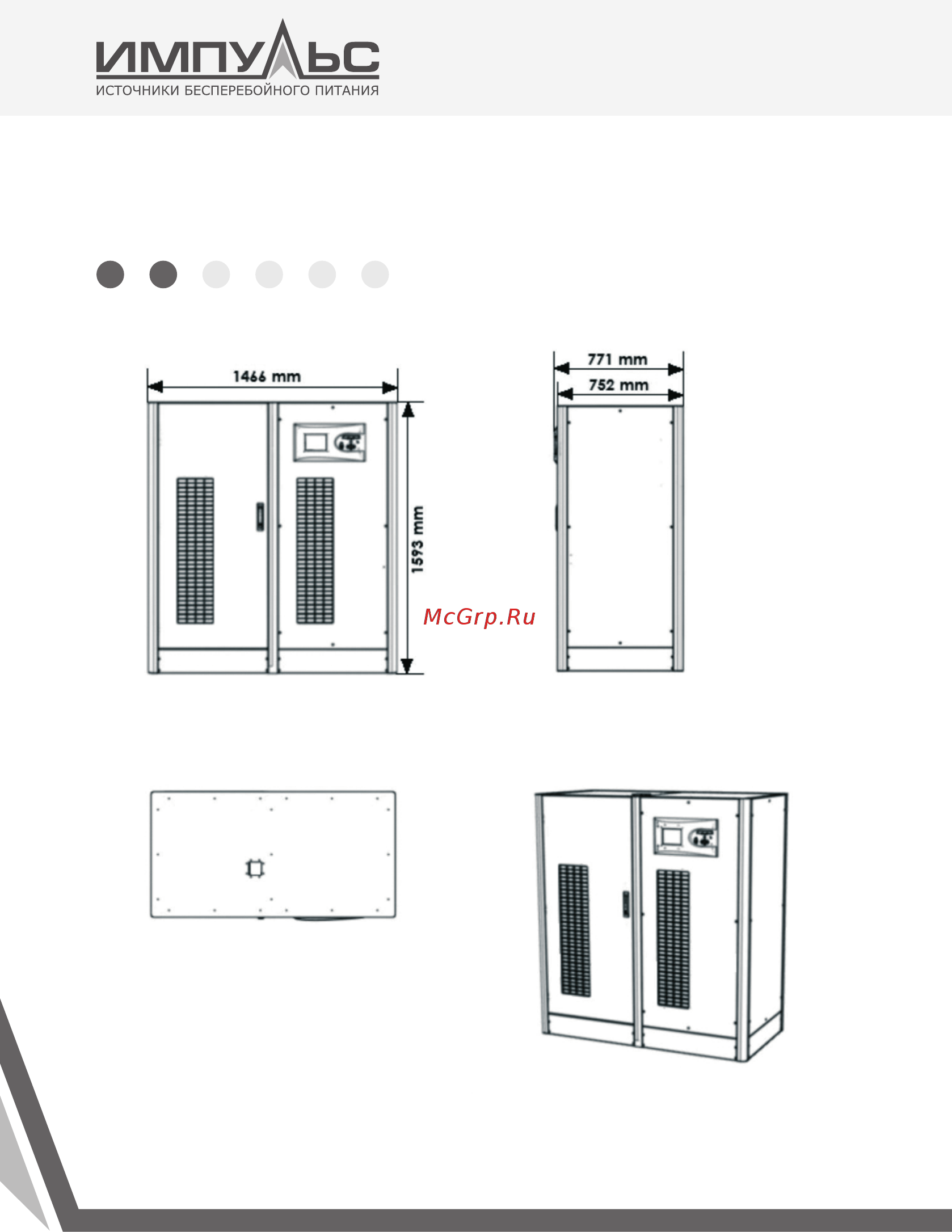

Общий вид
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ТРИАТЛОН Т 60 – 80 кВА
