18

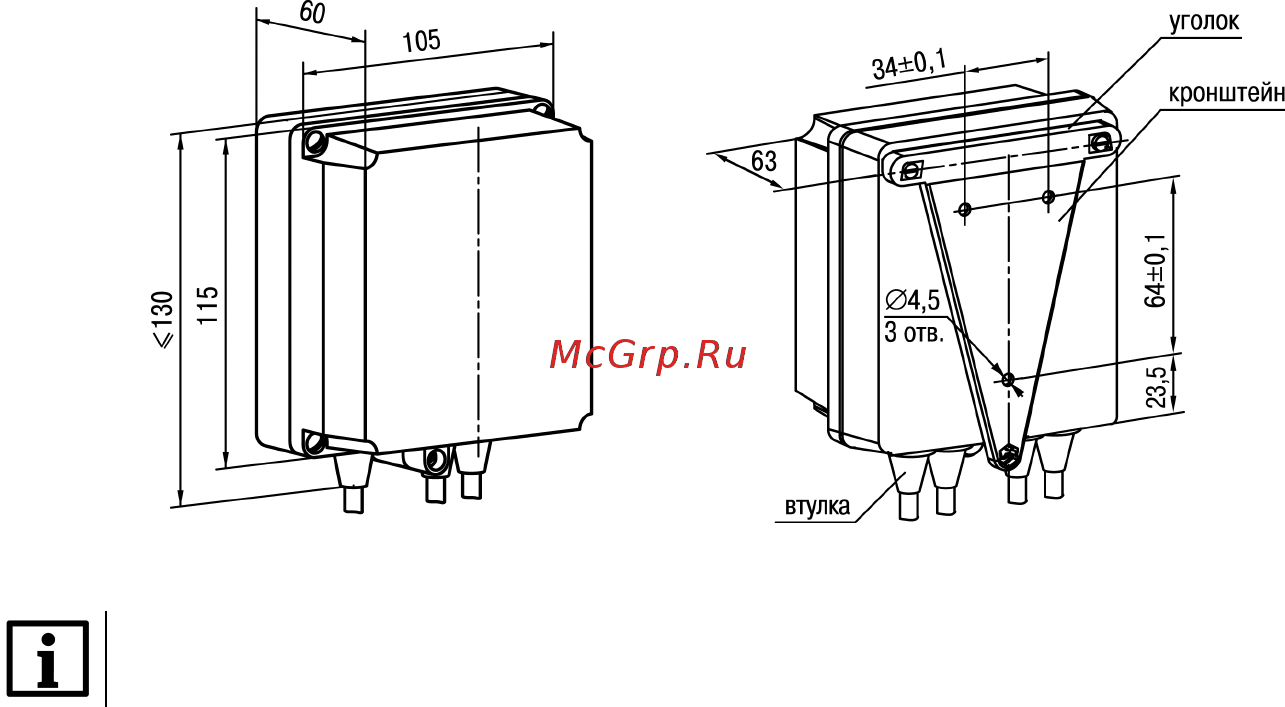

Рисунок 4.2 – Габаритные размеры корпуса Н
ПРИМЕЧАНИЕ
Втулки следует подрезать в соответствии с диаметром вводного кабеля.
