38
8. Отключить питание прибора, отсоединить линию связи от магазина сопротивлений и
подключить ее к ТС.
5.4.4 Подключение ТП
ВНИМАНИЕ
Запрещается использовать ТП с неизолированным рабочим спаем.

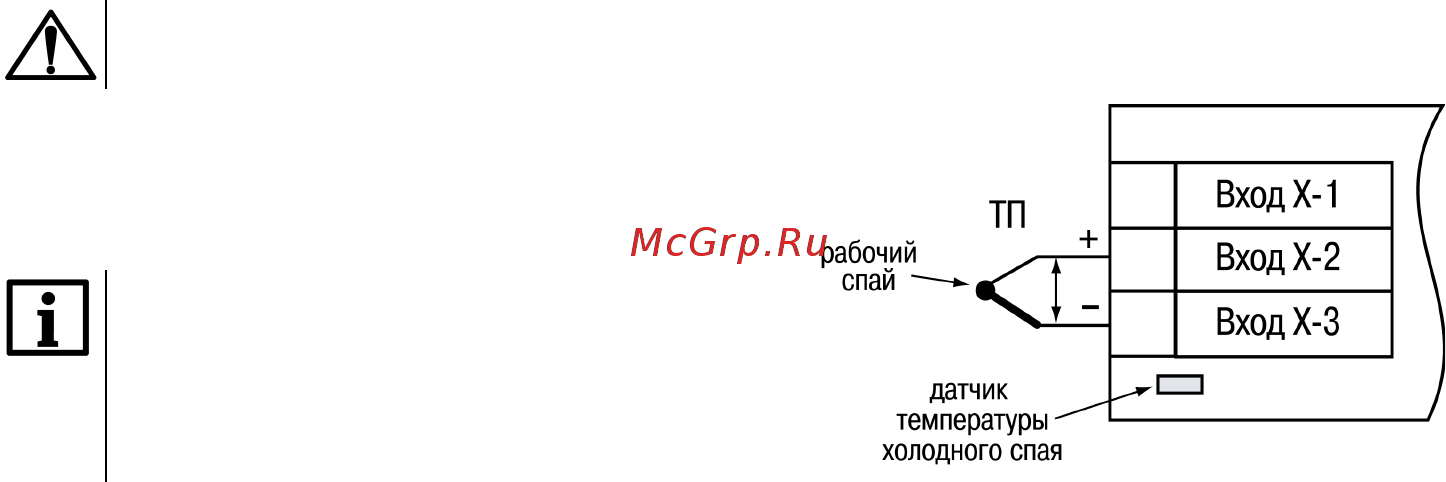

Рисунок 5.7 – Схема подключения
термопары
В приборе предусмотрена схема автоматической
компенсации температуры свободных концов ТП.
Датчик температуры «холодного спая» установлен
рядом с клеммником прибора.
ПРИМЕЧАНИЕ
Для отключения компенсации «холодного
спая» необходимо ввести код 100 (см.
раздел 7.1). Компенсация «холодного спая»
будет вновь включена только при изменении
кода датчика или новом включении прибора.
5.4.5 Подключение датчиков c унифицированным выходным сигналом тока или
напряжения
Подключать датчики с выходным сигналом в виде постоянного напряжения (от минус 50,0 до
50,0 мВ или от 0 до 1,0 В) можно непосредственно к входным контактам прибора.
