43
5.5.2 Подключение нагрузки к ВУ типа К

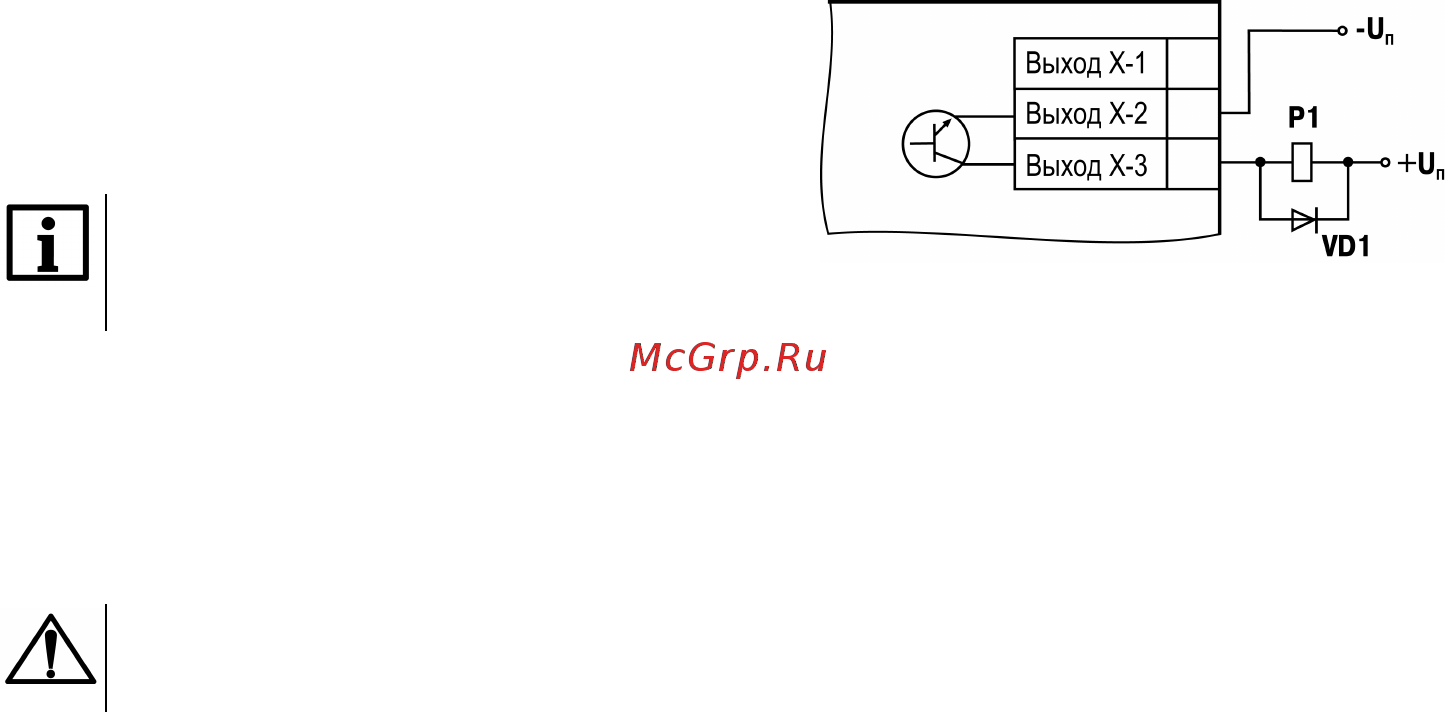

Рисунок 5.13 – Схема подключения
нагрузки к ВУ типа К
Схема подключения нагрузки к ВУ приведена на
рисунке 5.13. Чтобы транзистор не вышел из строя
из-за большого тока самоиндукции, следует
установить диод VD1 параллельно обмотке
внешнего реле Р1.
ПРИМЕЧАНИЕ
Характеристики низковольтного реле Р1:
напряжение не более 50 В при токе не более
400 мА.
5.5.3 Подключение нагрузки к ВУ типа Т
Выход «Т» имеет два состояния: с низким (от 0 до 1 В) и высоким (от 4 до 6 В) уровнем
напряжения. В приборе используются выходы, выполненные на основе транзисторного ключа n-
p-n–типа.
ВНИМАНИЕ
Максимальная длина соединительного кабеля между прибором с выходом Т и
твердотельным реле не должна превышать 3 м.
