33
3. Подключить линии связи «прибор – нагрузка» к исполнительным механизмам и выходам
прибора.
4. Подать питание на прибор.
5. Выполнить настройку прибора.
6. Снять питание.
5.3 Назначение контактов клеммника
ПРИМЕЧАНИЕ
На рисунках серым цветом отмечены неиспользуемые клеммы.

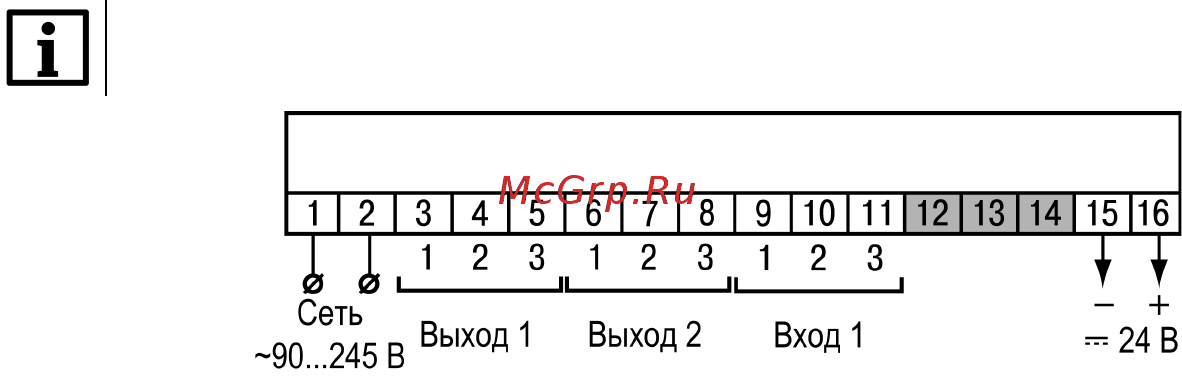

Рисунок 5.2 – Назначение контактов клеммной колодки прибора в настенном Н и щитовом
Щ1, Щ2 типах корпусов
