4.3 Установка прибора щитового крепления Щ2
Для установки прибора следует:

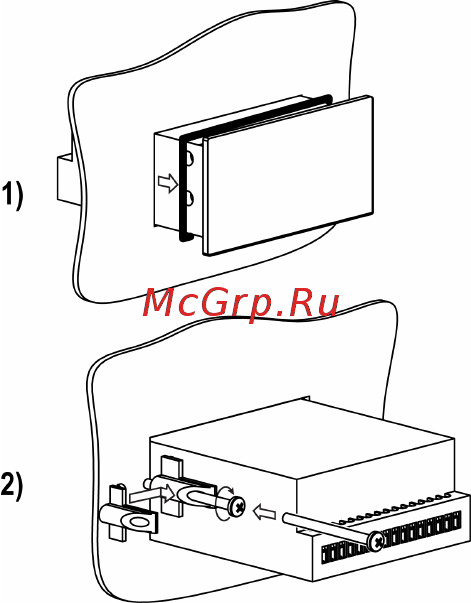

Рисунок 4.6 – Монтаж прибора
щитового крепления
1. Подготовить на щите управления место для
установки прибора (см. рисунок 4.8).
2. Установить прокладку на рамку прибора для
обеспечения степени защиты IP54.
3. Вставить прибор в специально подготовленное
отверстие на лицевой панели щита.
4. Вставить фиксаторы из комплекта поставки в
отверстия на боковых стенках прибора.
5. С усилием завернуть винты М4 × 35 из
комплекта поставки в отверстиях каждого
фиксатора так, чтобы прибор был плотно
прижат к лицевой панели щита.
Демонтаж прибора следует производить в обратном
порядке.
