7.3 Коррекция измерительной характеристики датчиков
Для устранения начальной погрешности преобразования входных сигналов, измеренное
прибором значение может быть откорректировано. В приборе есть два типа коррекции,
позволяющие осуществлять сдвиг или наклон характеристики на заданную величину.
ПРЕДУПРЕЖДЕНИЕ
При подключении ТС по двухпроводной схеме следует выполнять коррекцию сдвиг
характеристики в обязательном порядке. Определение значения параметра сдвиг
характеристики производится по методике, приведенной в разделе 5.4.3.

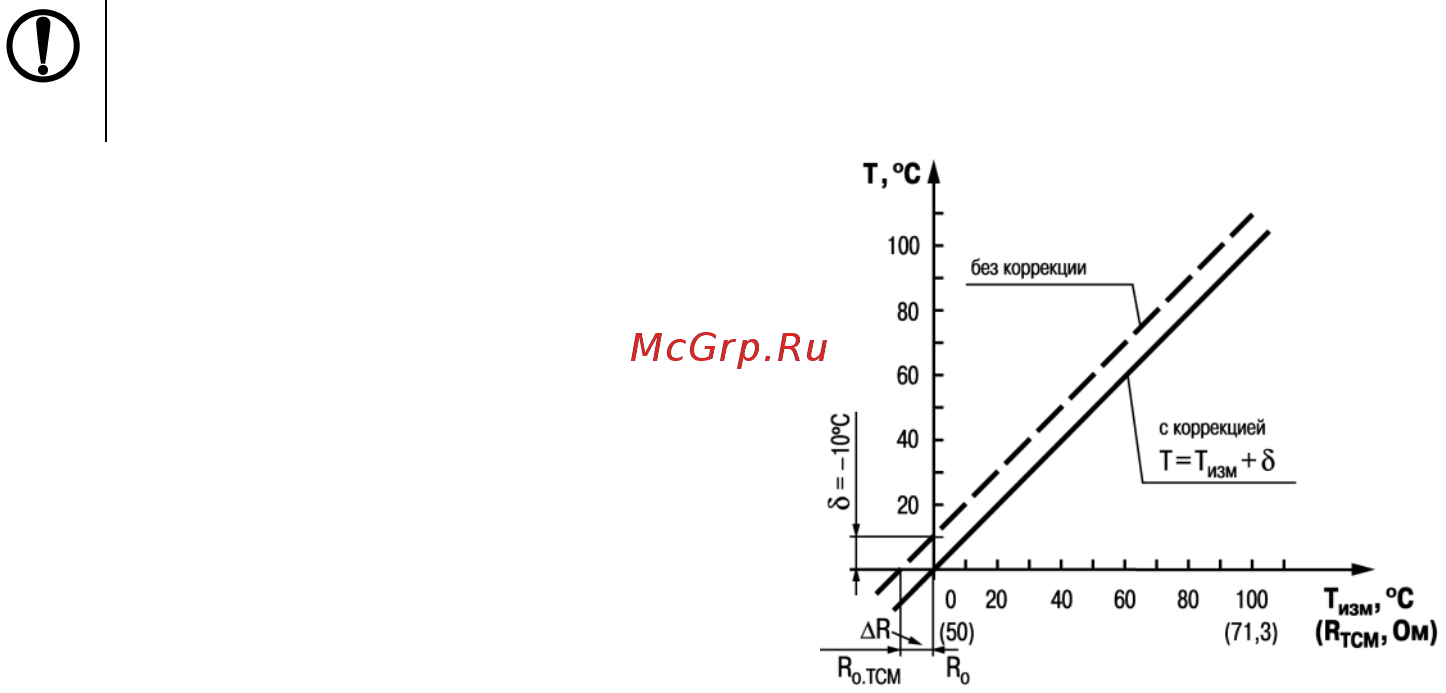

Рисунок 7.6 – Коррекция «сдвиг
характеристики»
Сдвиг характеристики применяется
• для компенсации погрешностей, вносимых
сопротивлением подводящих проводов при
использовании двухпроводной схемы
подключения ТС,
• при отклонении у ТС значения R
0
.
Такая коррекция осуществляется путем прибавления
к измеренной величине значения δ. Значение δ
задается параметром b1-1. Пример сдвига
