Овен ТРМ12 Инструкция по эксплуатации онлайн [31/94] 401381
![Овен ТРМ12 Инструкция по эксплуатации онлайн [31/94] 401381](/views2/1482302/page31/bg1f.png)
31

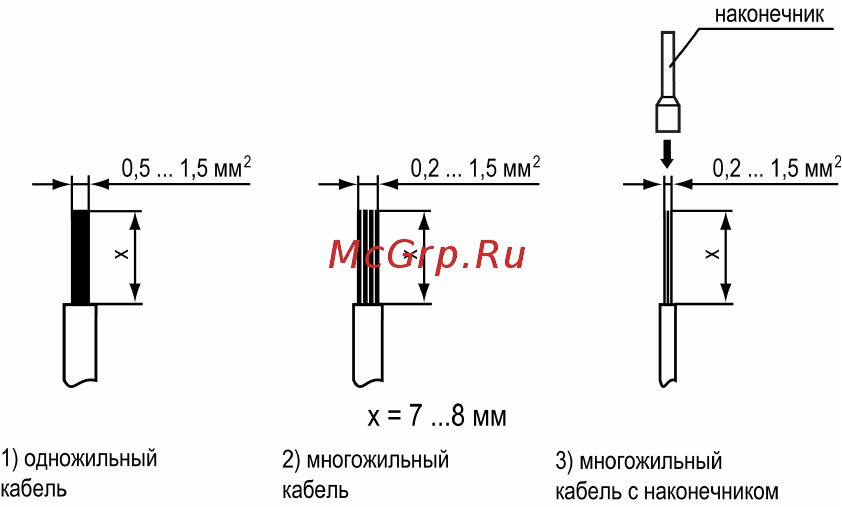

Рисунок 5.1 – Требования к сечениям жил кабелей
Общие требования к линиям соединений:
• При прокладке кабелей следует выделить линии связи, соединяющие прибор с датчиком в
самостоятельную трассу (или несколько трасс) и расположить ее (или их) отдельно от
силовых кабелей, а также от кабелей, создающих высокочастотные и импульсные помехи.
• Для защиты входов прибора от влияния промышленных электромагнитных помех линии
связи прибора с датчиком следует экранировать. В качестве экранов могут быть
использованы как специальные кабели с экранирующими оплетками, так и заземленные
стальные трубы подходящего диаметра. Экраны кабелей с экранирующими оплетками
следует подключить к контакту функционального заземления (FE) в щите управления.
• Следует устанавливать фильтры сетевых помех в линиях питания прибора.
