65
ПРИМЕЧАНИЕ
В некоторых случаях ПИД-регулирование является избыточным или неприменимым. В
таких случаях, выставив коэффициент τ
и
= 0 или τ
д
= 0, можно получить соответственно
ПД- или ПИ-регулятор.

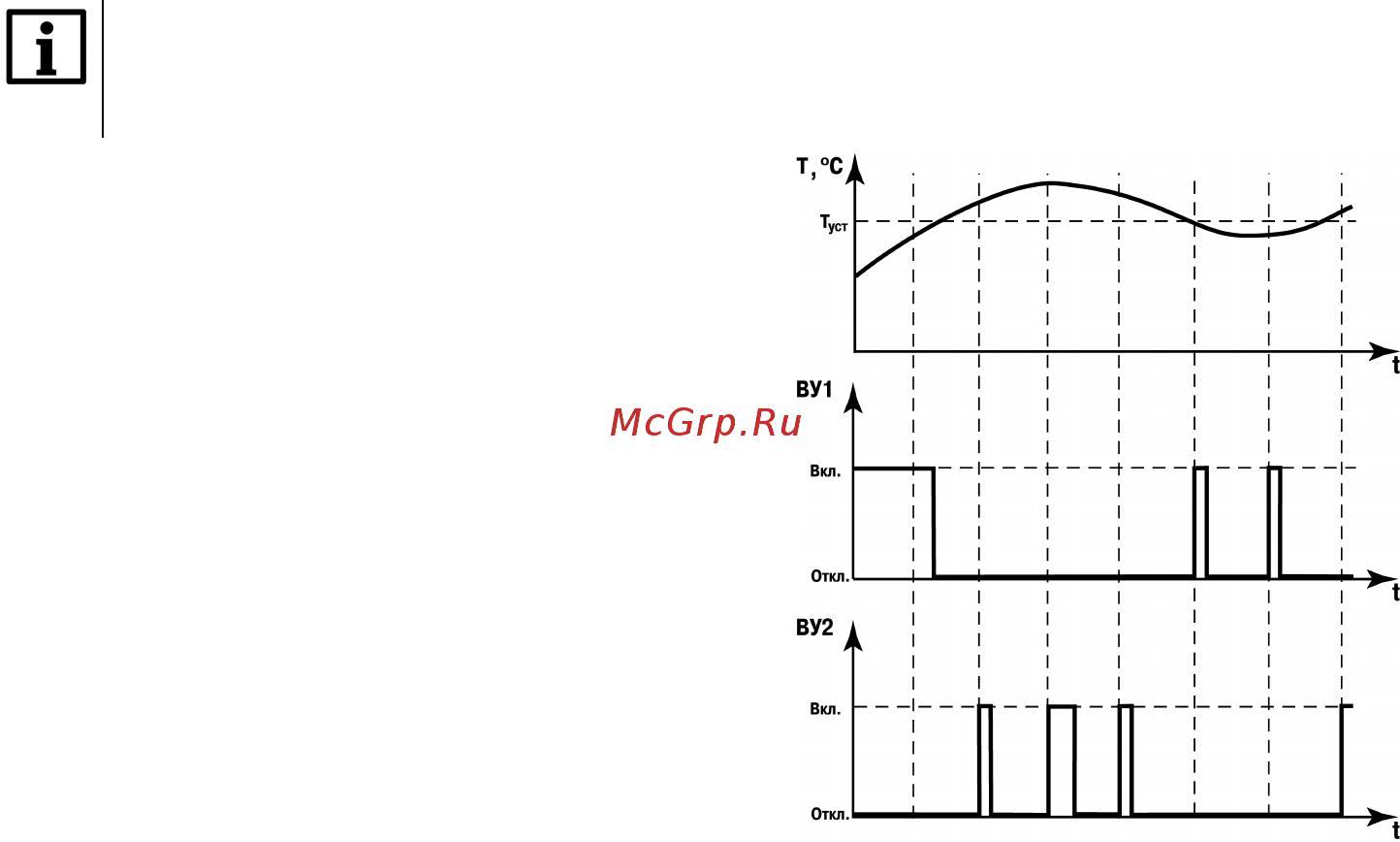

Рисунок 7.9 – Принцип управления
исполнительным механизмом
Для управления исполнительным механизмом
прибор использует оба ВУ, см. рисунок 7.9.
Выбор ВУ определяется следующим условием:
если Y > 0 – включается ВУ1;
если Y < 0 – включается ВУ2.
ВУ1 управляет нагревателем в системе
«нагреватель-холодильник» или контактами
