«открыть» в системе КЗР, а ВУ2 — холодильником или контактами «закрыть».

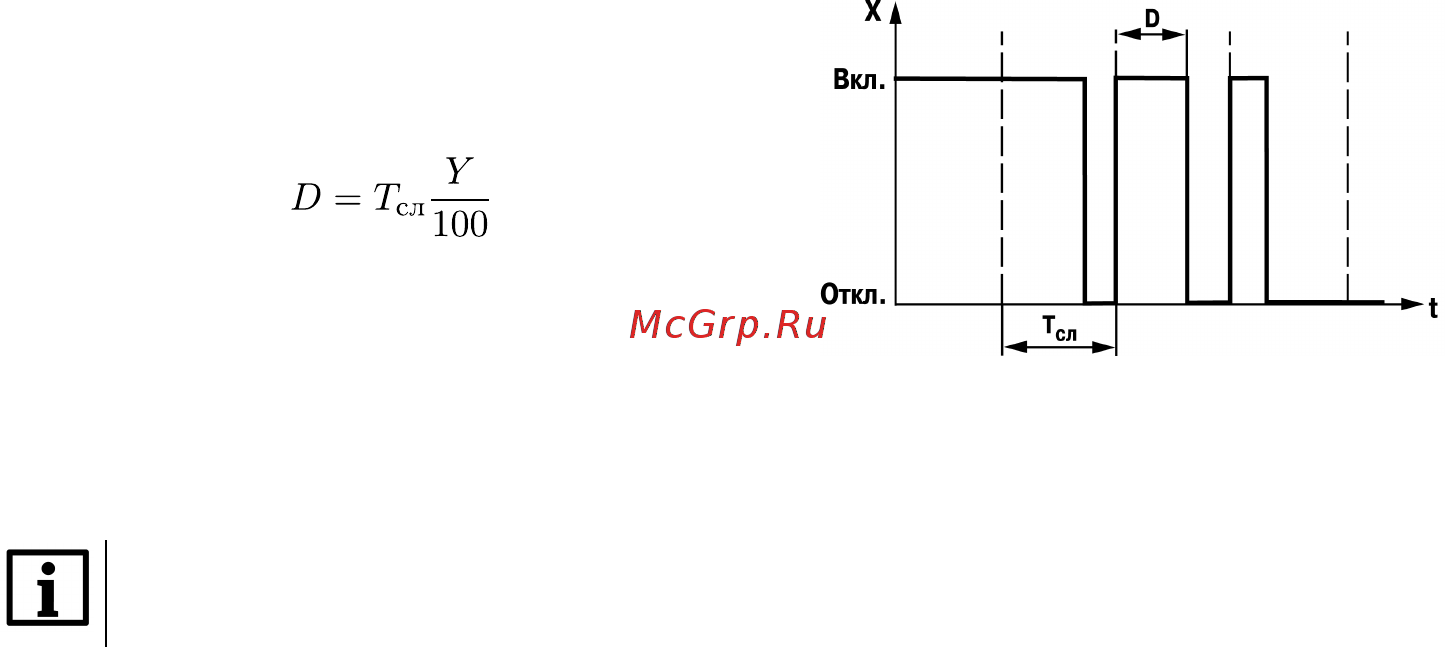

Рисунок 7.10 – Временная диаграмма
выходного сигнала ПИД-регулятора
Для формирования управляющего сигнала
регулятора выходной сигнал ВУ преобразуется в
последовательность импульсов согласно следующей
формуле:
где
D – длительность импульса, с;
Т
сл
- период следования импульсов, с;
Y – сигнал на выходе ПИД-регулятора, [%].
Период следования импульсов Т
сл
зависит от
параметров пускового оборудования
исполнительного механизма и задается параметром А1-5.
ПРИМЕЧАНИЕ
Малое значение Т
сл
приводит к частым коммутациям и быстрому износу силовых
контактов, а большое значение – к ухудшению качества регулирования.
