В зависимости от встроенного дискретного ВУ, необходимо установить минимальную
длительность импульса ШИМ, которая задается параметром А1-8.

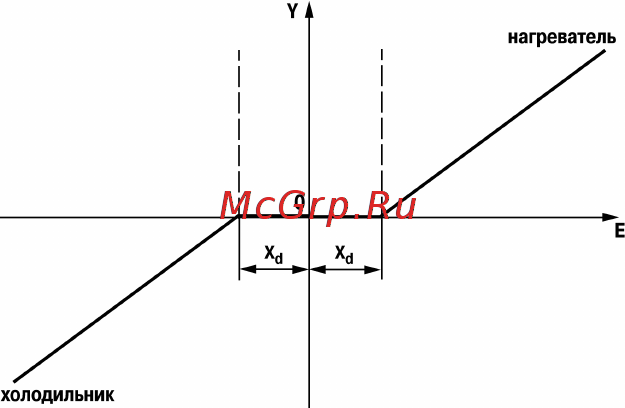

Рисунок 7.11 – Управление
нагревателем и холодильником с
зоной нечувствительности
Чтобы исключить излишние срабатывания
регулятора при небольшом значении
рассогласования E
i
для вычисления значений
Y
i
используется уточненное значение E
Р
, которое
вычисляется в соответствии с условиями:
если | E
i
| < X
d
, то E
Р
= 0;
если E
i
>X
d
, то E
Р
= E
i
– X
d
;
если E
i
< – X
d
, то E
Р
= E
i
+ X
d
;
где
X
d
– зона нечувствительности (рисунок 7.11).
Зона нечувствительности задается параметром А1-2.
В случае необходимости можно ограничить
максимальную мощность ИМ с помощью функции
