Сборка эллиптического тренажера
Шаг 3: Сборка базы

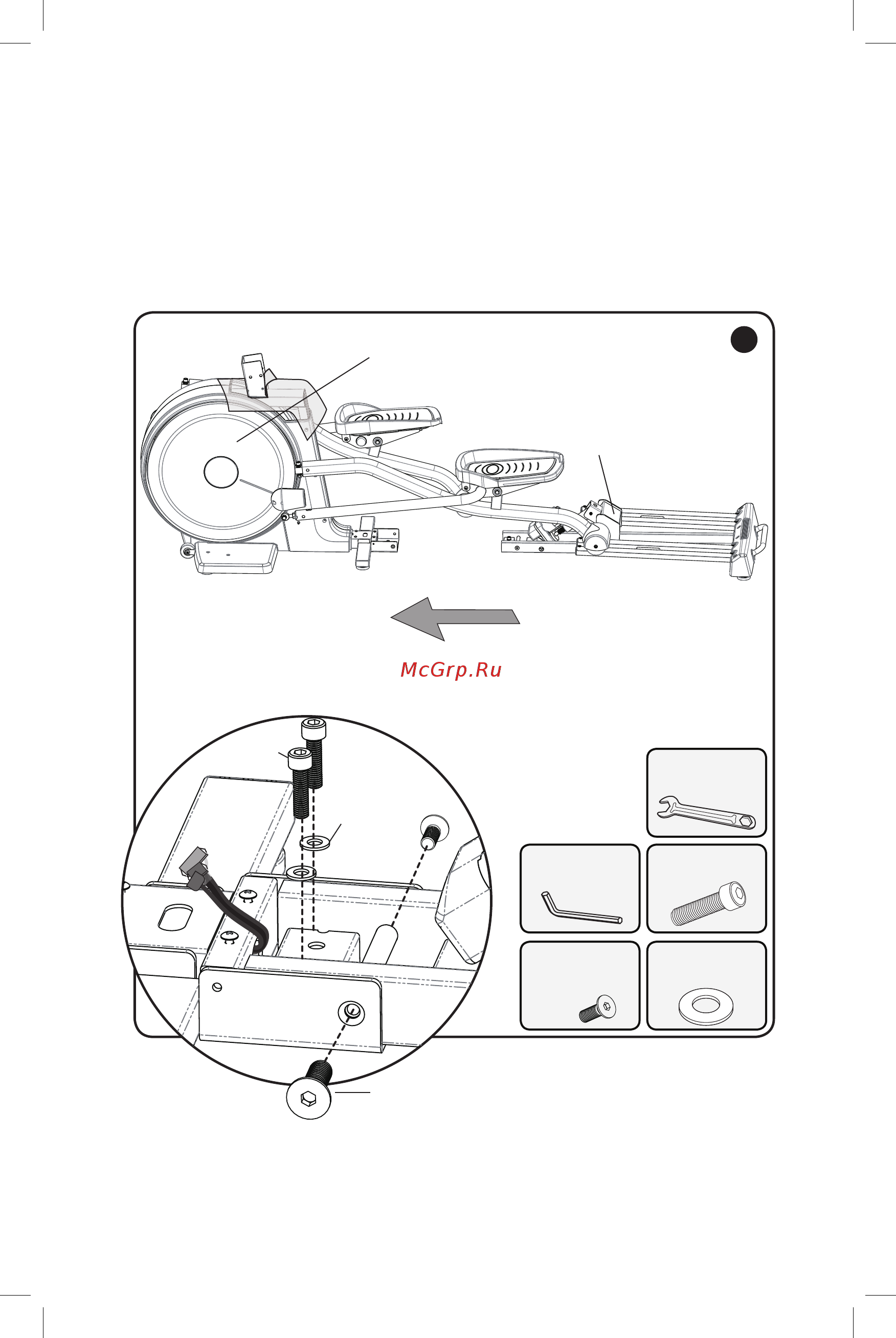

A. Задвиньте Основание рампы (2) в Основную базу (1) и скрутите их
болтами M8x35L (13) с шайбами (12) и двумя болтами с потайной
головкой M8x15L (11), см. рисунок ниже.
Болт с потайной
головкой
M8 x 15L (x2)
Шестигранный
ключ 6 мм
Ключ 13/17 мм
Шайба M8 (x2)
M8 x 35L
(x2)
Основная база
Основание рампы
Шайба M8
A
Болт с потайной
головкой M8 x 15L
M8 X 35L
26
