Lifespan E2I [30/48] Сборка эллиптического тренажера
![Lifespan E2I [30/48] Сборка эллиптического тренажера](/views2/1487455/page30/bg1e.png)
Шестигранный
ключ 5 мм с
крестовой
отверткой
ПРЕДВАРИТЕЛЬНО
ЗАВИНЧЕН
Винт M4 x 10L
(x4)
Винт M4 x 10L
(x4)
Кожух мачты
консоли
D
I
Надвинуть
Заблокировать
E
F
шестигранный
ключ 4 мм
M5 x 10L
(x2)

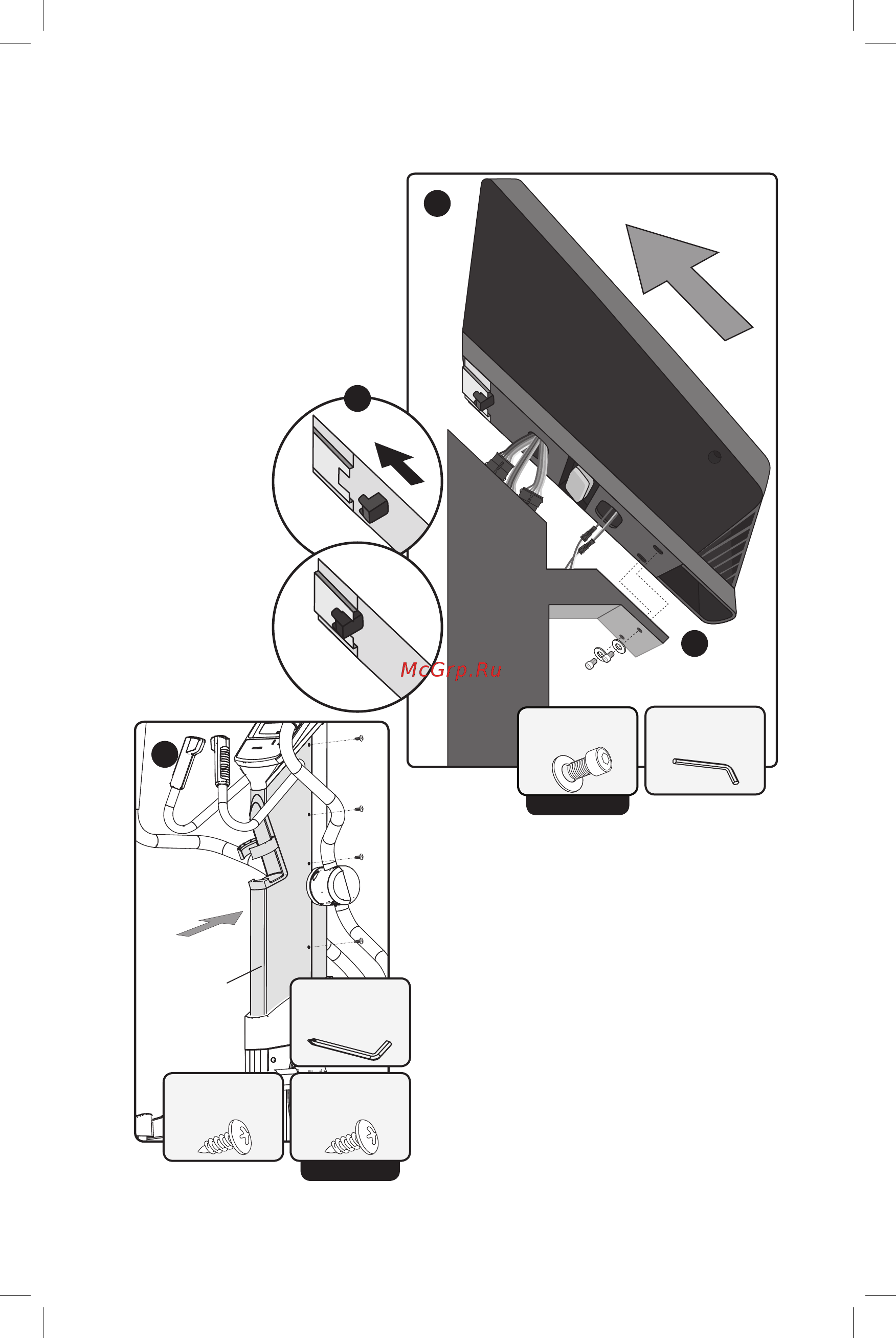

Сборка эллиптического тренажера
Step 6: Console Attachment (продолжение)
D. Уложите провода внутрь
консоли (6) и мачты консоли (4).
E. Надвиньте консоль (6) вверх,
чтобы крюк на задней части
консоли задвинулся под
фиксирующую пластину, чтобы
заблокировать ее.
F. Привинтите шестигранным
ключом 4 мм консоль (6)
на два болта
M5x10L и шайбы
M5 (которые
предварительно
установлены на
задней части
консоли) через
прорези в
верхней мачте.
ПРЕДВАРИТЕЛЬНО
ЗАВИНЧЕН
G. Разорвите лист предотвращения
потери деталей.
H. Вставьте верхний кожух вниз на место.
I. Привинтите кожух мачты консоли (19)
четырьмя винтами M4x10L, снятыми на
шаге 4A, и еще четырьмя винтами из
сумки с комплектующими (в общей
сложности 8 винтов). Необходимые
инструменты: Крестовая отвертка.
J. Убедитесь, что на блоке не осталось
упаковочного материала, и, что
роликовые колеса находятся на
рельсах рампы.
34
