Lifespan E2I [26/48] Сборка эллиптического тренажера
![Lifespan E2I [26/48] Сборка эллиптического тренажера](/views2/1487455/page26/bg1a.png)

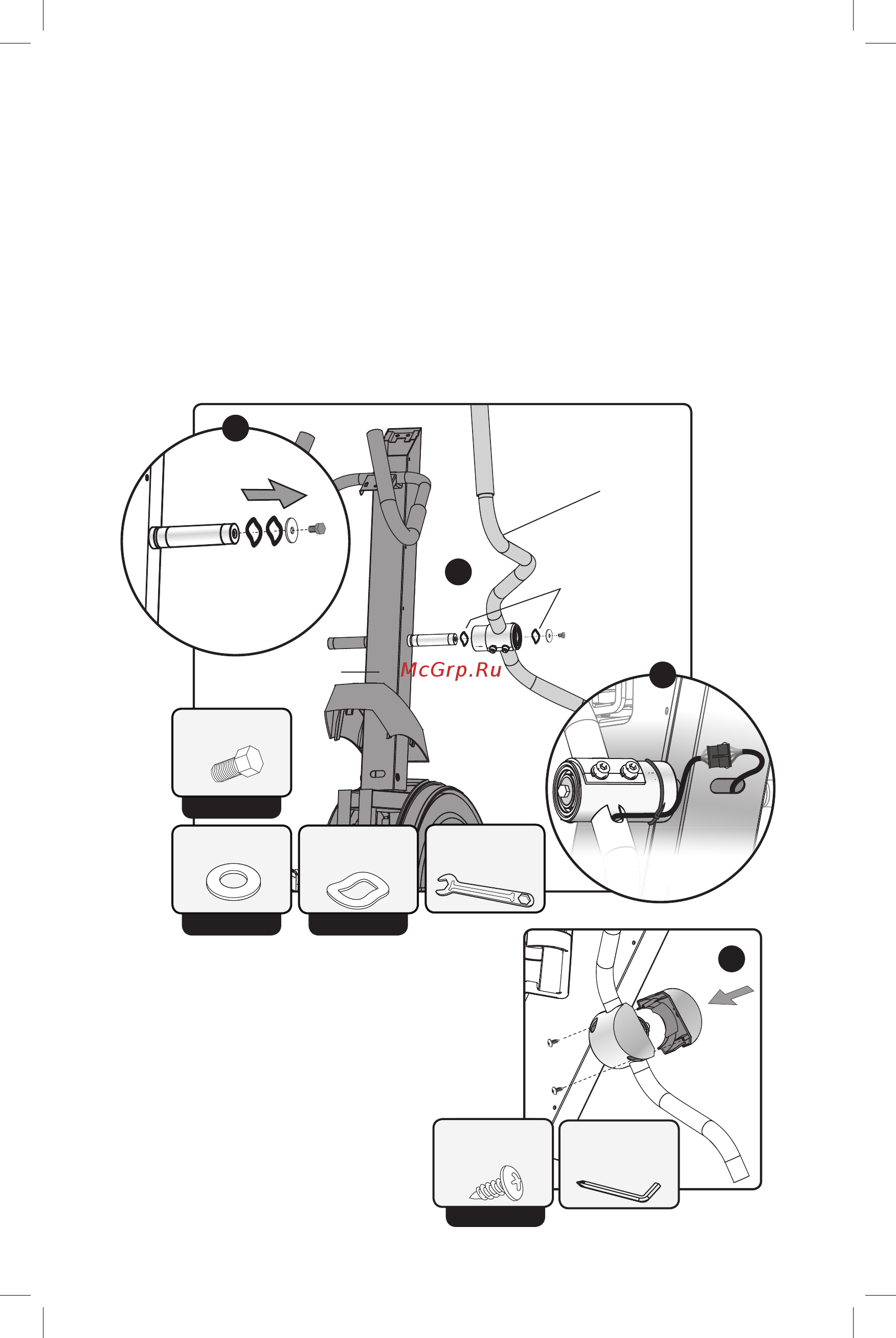

Сборка эллиптического тренажера
Шаг 5: Крепление рычага
A. Вывинтите болт M8x15L, плоскую шайбу и 2 волновых шайбы
из держателя руля на консольной мачте (4).
B. Прикрепите сборку правого рычага (8) к консольной мачте (4).
После установки ключом 13 мм затяните болт M8x15.
C. Подключите жгут проводов от руля сборки правого рычага (8) к
консольной мачте (4). Не снимайте кабельную стяжку,
прикрепленную к сборке правого рычага (8)
Шестигранный
ключ 5 мм с
крестовой
отверткой
M4 x 10L Винт
(x2)
D
ПРЕДВАРИТЕЛЬНО
ЗАВИНЧЕН
M8 x 15L
Волновая
шайба (4)
Гаечный ключ
13/17 мм
Вид сзади
C
B
Отвинтите предварительно
завинченный болт и шайбы
A
Мачта консоли
Сборка правого рычага
Волновые шайбы
Шайба M8
ПРЕДВАРИТЕЛЬНО
ЗАВИНЧЕН
ПРЕДВАРИТЕЛЬНО
ЗАВИНЧЕН
D. Вывинтите предварительно
завинченные винты M4x10L
Кожух среднего узла рычага (9).
Разместите обе половины вокруг
соединения сборки рычага на стойке.
Проложите провода по нижней стороне
поворотной стойки, чтобы не допустить
их защемление при установке кожуха.
Закрепите винтами с
крестообразными головками.
E. Повторите шаги A–D для
левого рычага.
ПРЕДВАРИТЕЛЬНО
ЗАВИНЧЕН
30
