Сборка эллиптического тренажера
Шестигранный ключ
5 мм с крестовой
отверткой
H
I
ПРЕДВАРИТЕЛЬНО
ЗАВИНЧЕН
M4 x 50L
M4 x 50L

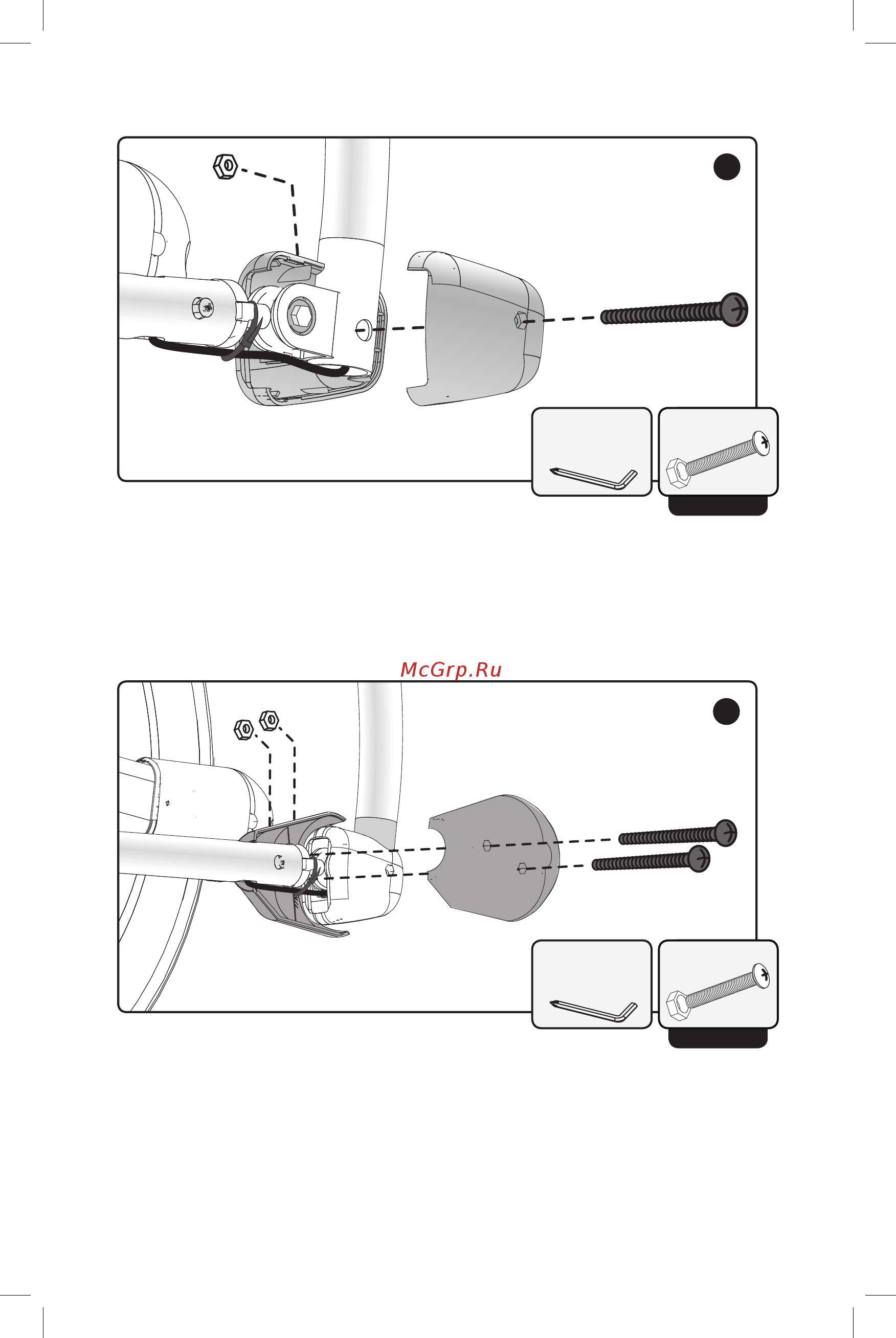

H. Кожух нижнего узла рычага (10) состоит из двух частей.
Вывинтите винты M4x50L из предварительно собранного кожуха
нижнего рычага (10A). Разместите обе половины, показанные выше,
вокруг узла. Повторно привинтите кожух узла крестообразной
отверткой и гаечным ключом 13 мм, убедившись, что гайка
попадает в пластиковую выемку. Убедитесь, что кабели не
защемлены и высовываются из отверстия в кожухе.
Шестигранный ключ
5 мм с крестовой
отверткой
ПРЕДВАРИТЕЛЬНО
ЗАВИНЧЕН
I. Выверните винты M4x50L из предварительно
собранного кожуха нижнего рычага (10B). Разместите обе
части кожуха (10B), как показано выше, закрыв кабели. Кожух
перекроет переднюю часть кожуха узла (10A), выполненную на
шаге H. Убедитесь, кабели находятся внутри. Крестовой отверткой
завинтите винты и болты M4x50L.
J. Повторите шаги F–I для другой стороны.
32
