3.2.2.1 Configuration (Конфигурация)

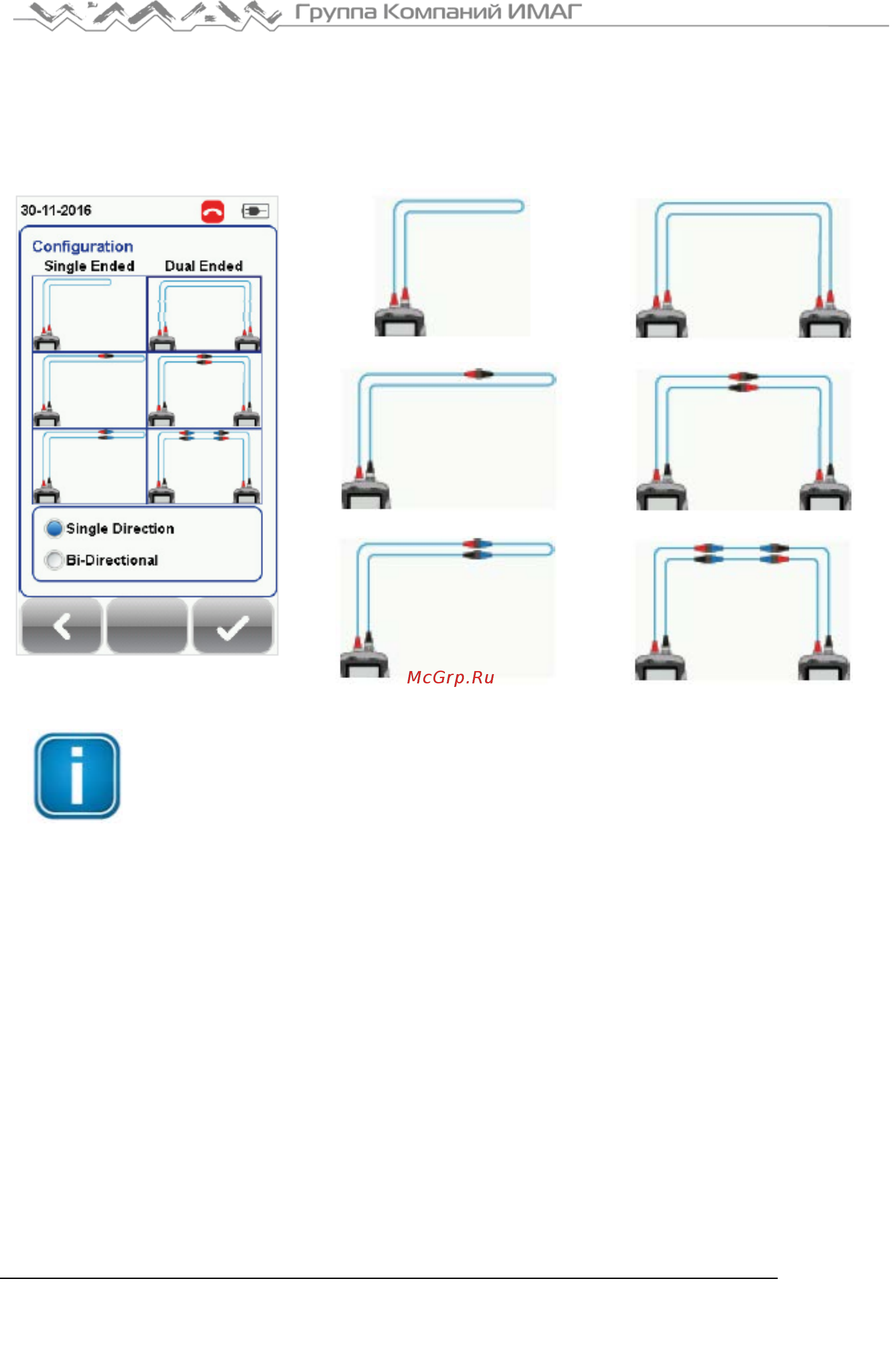

Опция Configuration (Конфигурация) позволяет выбрать количество перемычек, используемых для

настройки опорного значения при двустороннем тестировании или одностороннем тестировании по

шлейфу, а также определить, осуществляется ли автоматическое тестирование (AUTOTEST) в

однонаправленном или двунаправленном режиме.

Одна перемычка, одностороннее

Одна перемычка, двухстороннее

Две перемычки, одностороннее

Две перемычки, двухстороннее

Три перемычки, одностороннее

Три перемычки, двухстороннее

Примечание

В соответствии со стандартами ISO/IEC метод тестирования с двумя перемычками не

поддерживается. Следовательно, при выборе предельных условий тестирования ISO

выбор конфигурации с двумя перемычками будет отключен.

3.2.2.2 Test Settings (Настройки тестирования)

Test Settings (Настройки тестирования) представляет ориентированные на результат конфигурации,

необходимые для выполнения автоматического тестирования (AUTOTEST).

3.2.2.2.1 Test Limit (Предельные условия тестирования)

Standard Limits (Предельные условия по стандарту): Для определения критериев функционирования в

определенном стандарте выбирайте из списка стандартов. Введите значение для количества

соединений, потери на соединение, количество сварок и потери на сварку.
