5. Нажмите кнопку AUTOTEST.

6. Убедитесь, что результат соответствует следующим значениям.

• Одномодовый - 0,3 дБ

• Многомодовый - 0,3 дБ

• Многомодовый, совместимый с EF - 0,15 дБ

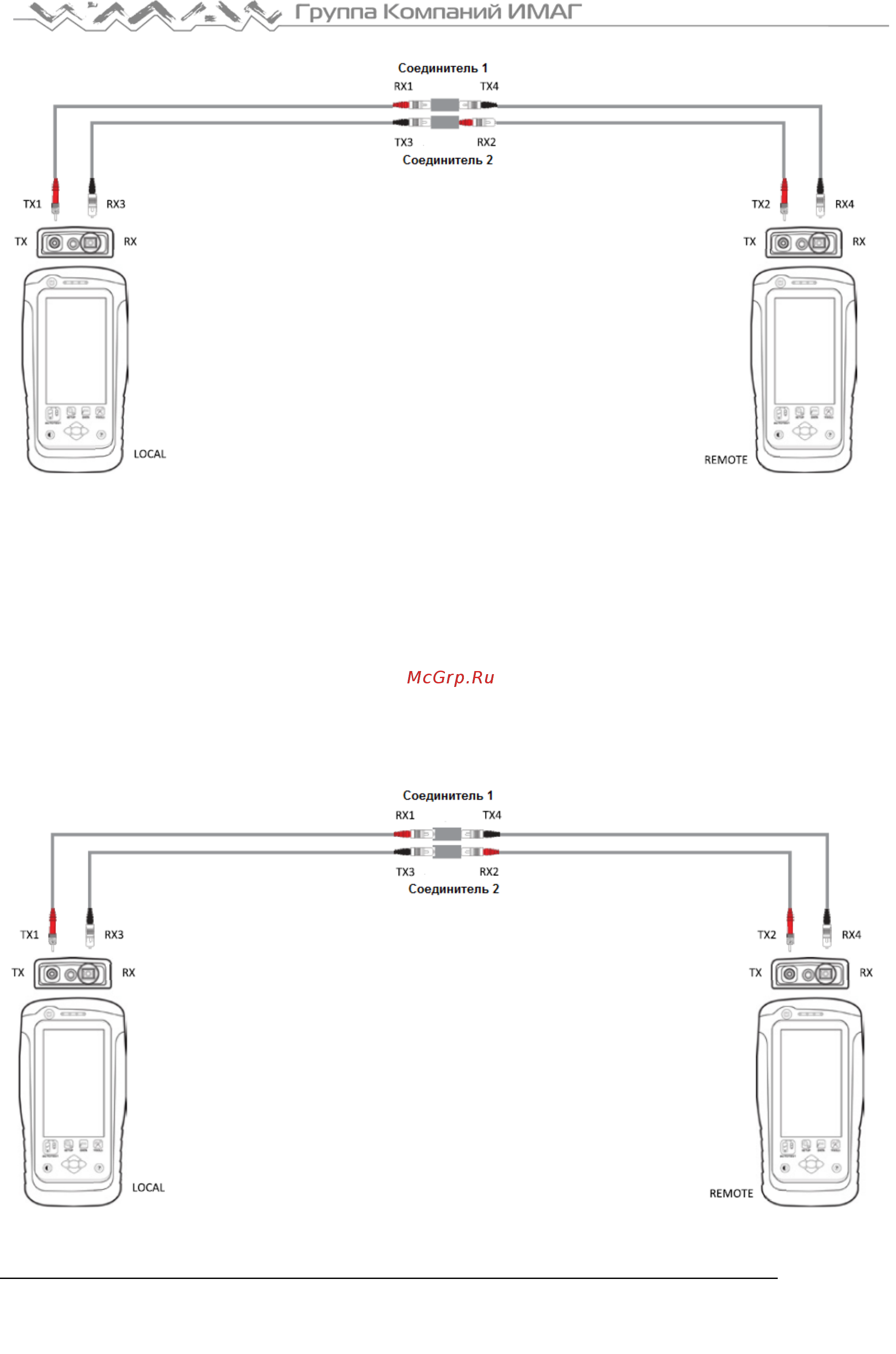

4.2 Две перемычки и двустороннее тестирование

1. Подключите TX1 к порту LOCAL TX, а RX1 к соединителю 1.

2. Подключите RX3 к порту LOCAL RX, а TX3 к соединителю 2.

3. Подключите TX2 к порту REMOTE TX, а RX2 к соединителю 2.

4. Подключите RX4 к порту REMOTE RX, а TX4 к соединителю 1.

Пожалуйста, обязательно очистите волоконные кабели с помощью набора для чистки, входящего в

комплект устройства.
