Пожалуйста, обязательно очистите волоконные кабели с помощью набора для чистки, входящего в

комплект устройства.

7. Чтобы начать автоматическое тестирование, нажмите кнопку [AUTOTEST].

8. Если выбрано двунаправленное измерение (Bi-Direction), поменяйте положение RX1 и TX3, TX4 и

RX2.

9. Для продолжения тестирования нажмите кнопку [STEP 2 (Шаг 2)].

10. Для многомодового режима выберите 850 нм или 1300 нм, а для одномодового режима выберите

1310 нм или 1550 нм, чтобы проверить потери (Loss), предельные условия (Limit) и запас (Margin)

для оптического волокна на соответствующей длине волны.

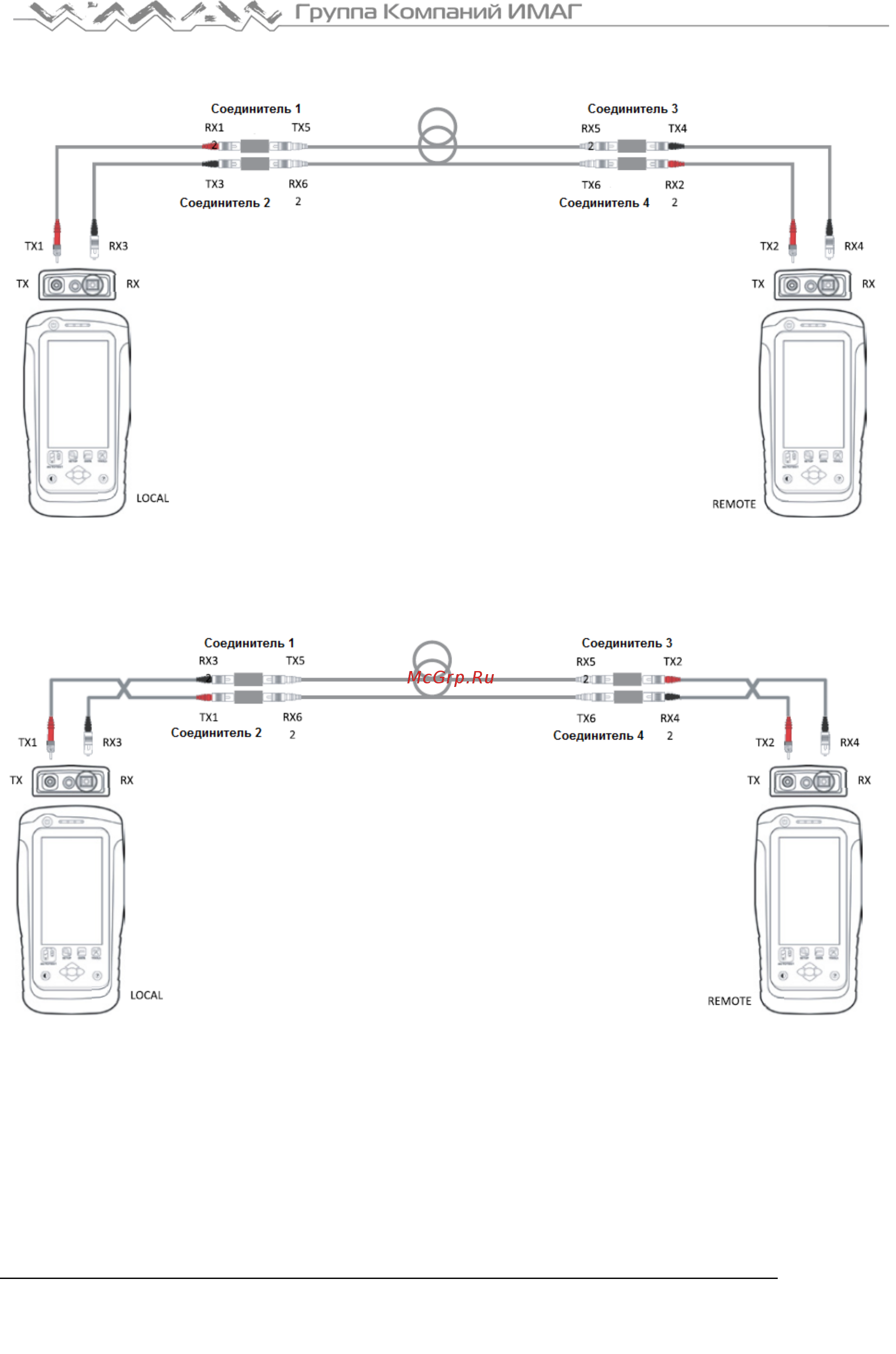

5.3 Руководство для одностороннего тестирования по шлейфу

1. Подключите TX1 к порту LOCAL TX, а RX1 к соединителю 1 тестируемой линии.

2. Подключите RX2 к порту LOCAL RX, а TX2 к соединителю 2 тестируемой линии.

3. Подключите один конец соединительного кабеля (TX3) к соединителю 3 тестируемой линии.

4. Подключите другой конец соединительного кабеля (RX3) к соединителю 4 тестируемой линии.

5. Подключите тестируемую линию (TX4) к соединителю 1, а другой конец (RX4) к соединителю 3.
