6.2 Управление результатами тестирования

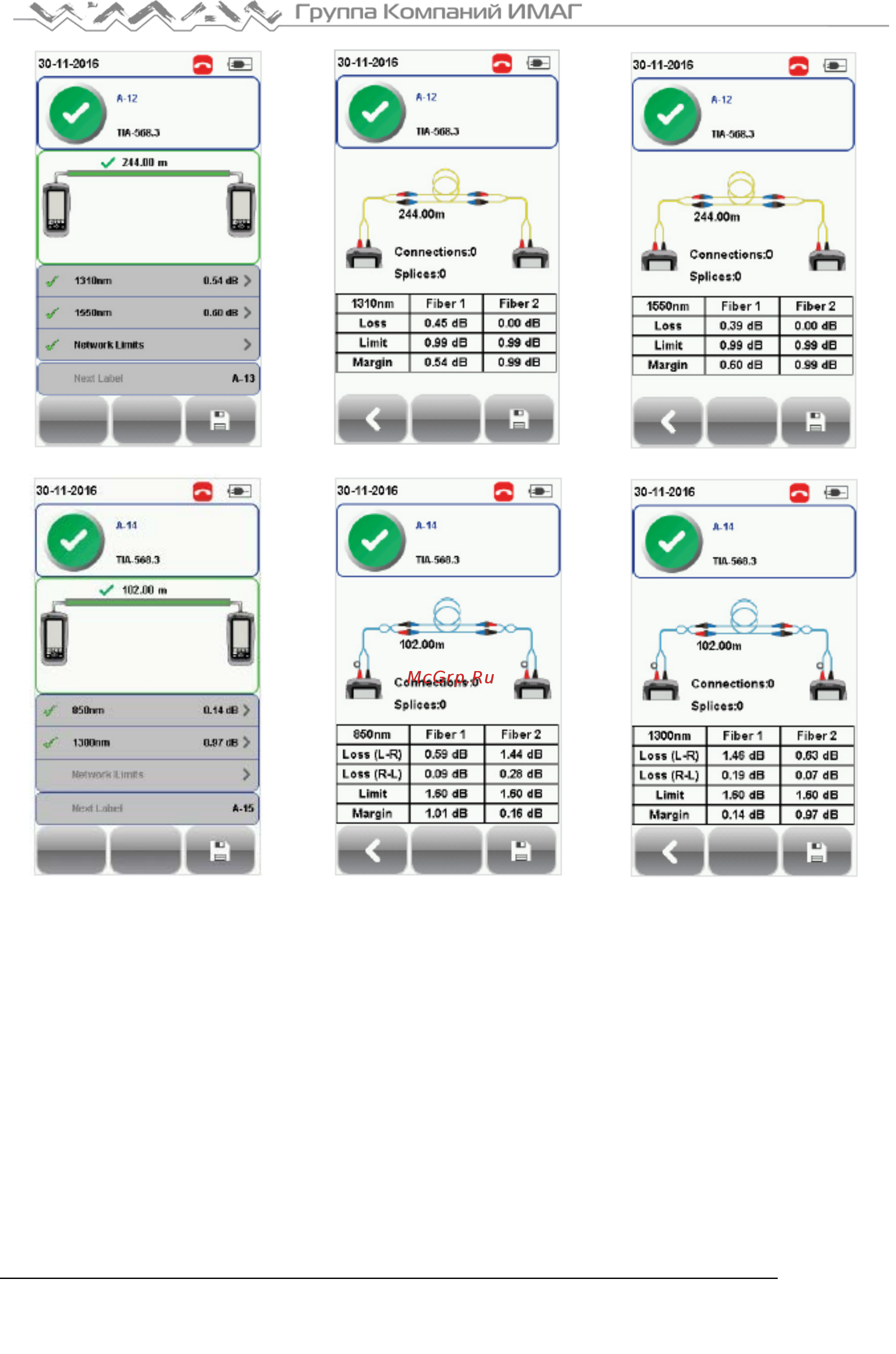

Результаты тестов можно сохранять вручную нажатием кнопки [Save] после завершения
автоматического тестирования (AUTOTEST). При появлении запроса введите имя метки и нажмите
кнопку [ОК] для сохранения.
