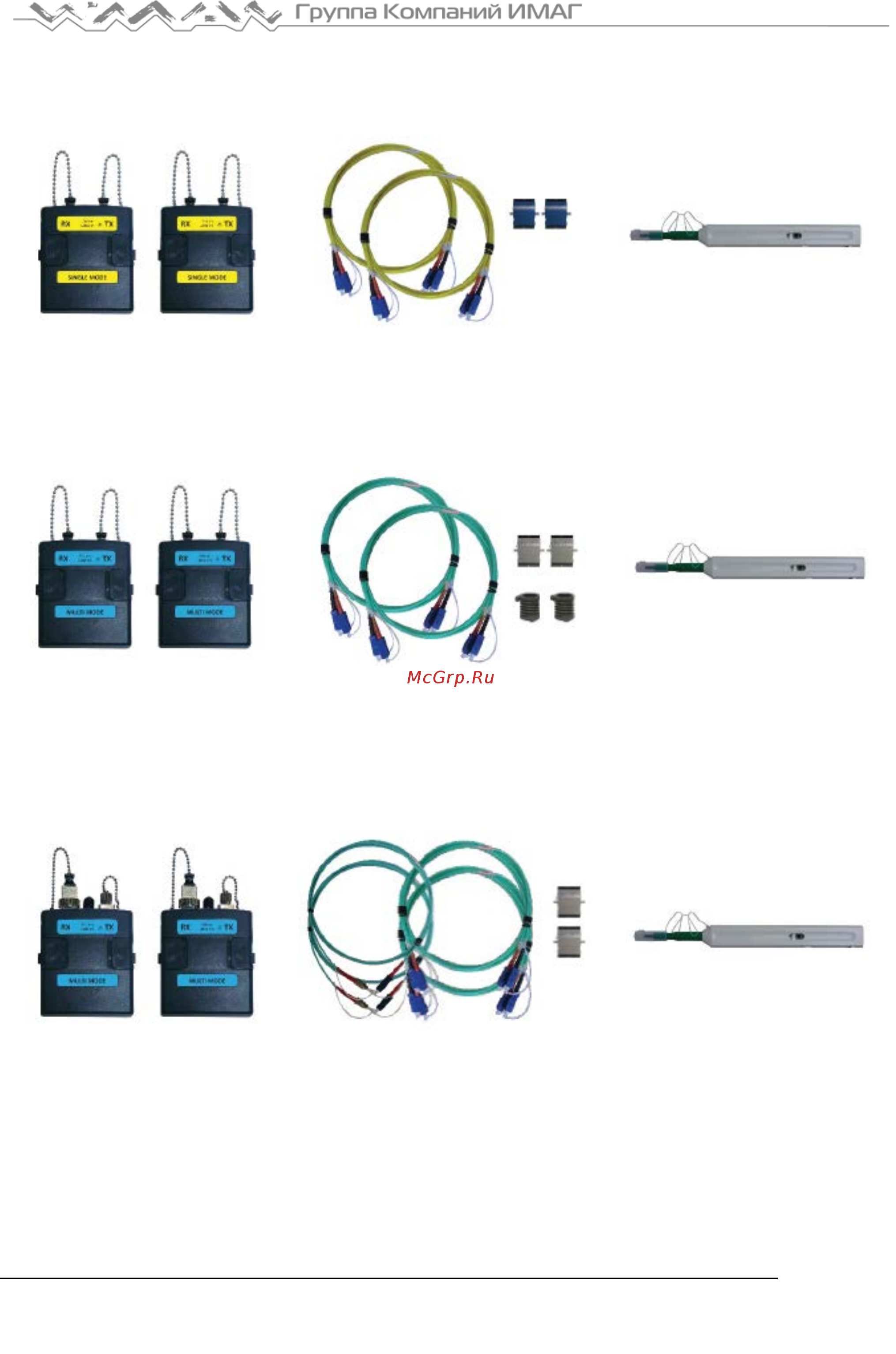

1.6 Комплектация поставки
Одномодовое волокно (WX_AD_SM2)
Одномодовые адаптеры
(WX_AD_SM2)
Дуплексные соединительные
кабели SC-SC
(WX_AC_SM_REFCORD_SC)
Соединители для сопряжения
Комплект для очистки SC
(WX_AC_SC_CLEANING_KIT)
Многомодовое волокно (WX_AD_VCL_MM2)
Многомодовые адаптеры
(WX_AD_VCL_MM2)
Дуплексные соединительные
кабели SC-SC
(WX_AC_MM_REFCORD_SC)
Оправки (WX_AC_MANDREL)
Соединители для сопряжения
Комплект для очистки SC
(WX_AC_SC_CLEANING_KIT)
Многомодовое волокно, совместимое со стандартом Encircled Flux (WX_AD_EF_MM2)
Многомодовые адаптеры
(WX_AD_EF_MM2)
Модально прозрачные
соединительные кабели FC-SC
Соединительный кабель,
оконцованный с одной стороны
SC-SC
(WX_AC_EF_MM_REFCORD_SC2)
Соединители для сопряжения
Комплект для очистки SC
(WX_AC_SC_CLEANING_KIT)
