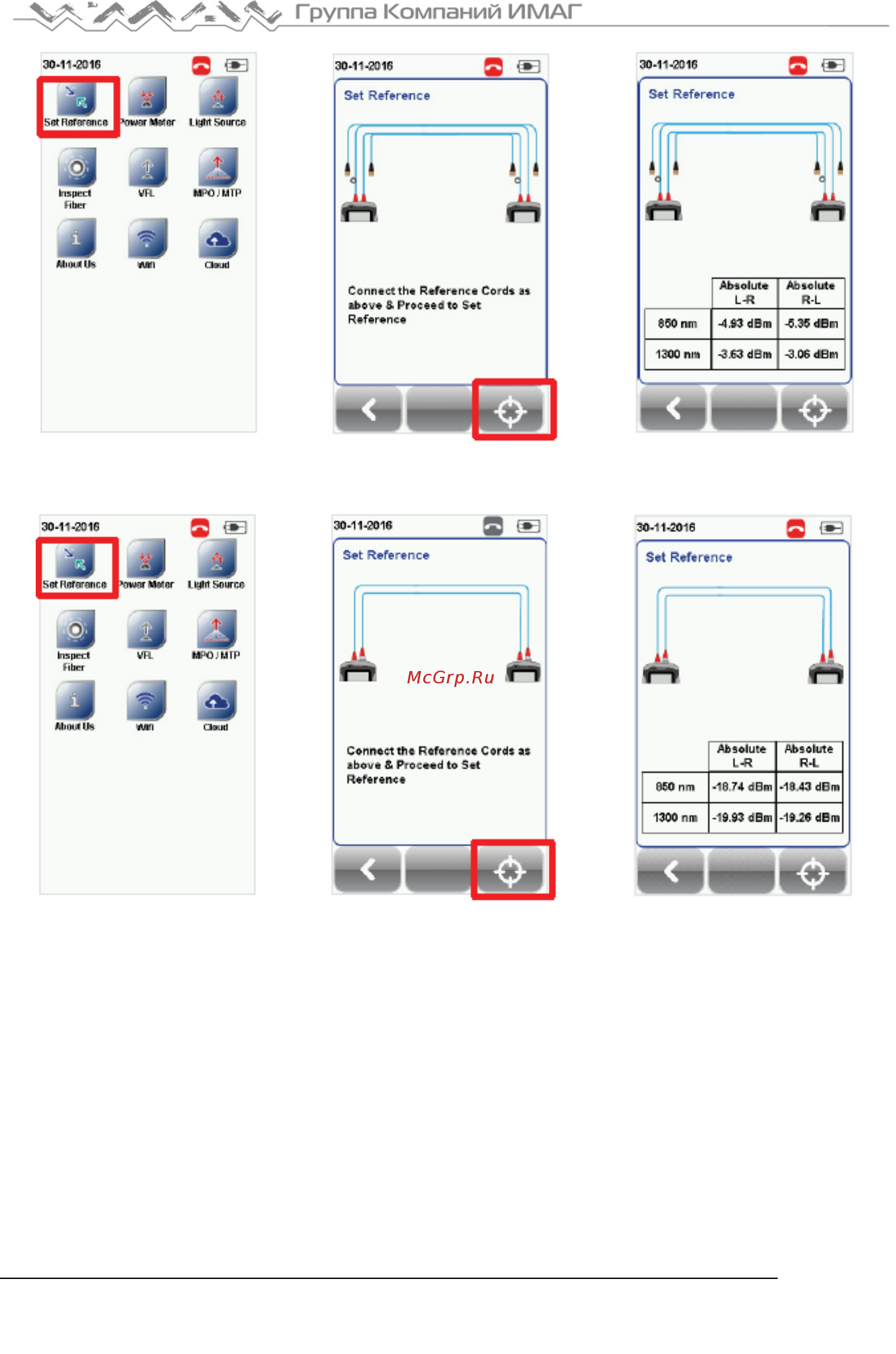

[TOOLS (Инструменты)]

Set Reference (Установить

опорный уровень) для

многомодового волокна

Опорный уровень установлен

успешно

[TOOLS (Инструменты)]

Set Reference (Установить

опорный уровень) для

многомодового волокна EF

Опорный уровень установлен

успешно

5. Прежде, чем перейти к испытаниям, убедитесь, что результат Set Reference от -3 до -9 дБм для

режимов Single Mode и Multi Mode, и от -18 до -20 дБм для режима Encircled Flux Multi Mode.

4.1.1 Проверочное испытание

Для проверки правильности установки опорного уровня сделайте следующие соединения.

1. Подключите TX1 к порту LOCAL TX, а RX1 к соединителю 1.

2. Подключите RX3 к порту LOCAL RX, а TX3 к соединителю 2.

3. Подключите TX2 к порту REMOTE TX, а RX2 к соединителю 2.

4. Подключите RX4 к порту REMOTE RX, а TX4 к соединителю 1.
