4.6 Три перемычки и одностороннее тестирование по шлейфу

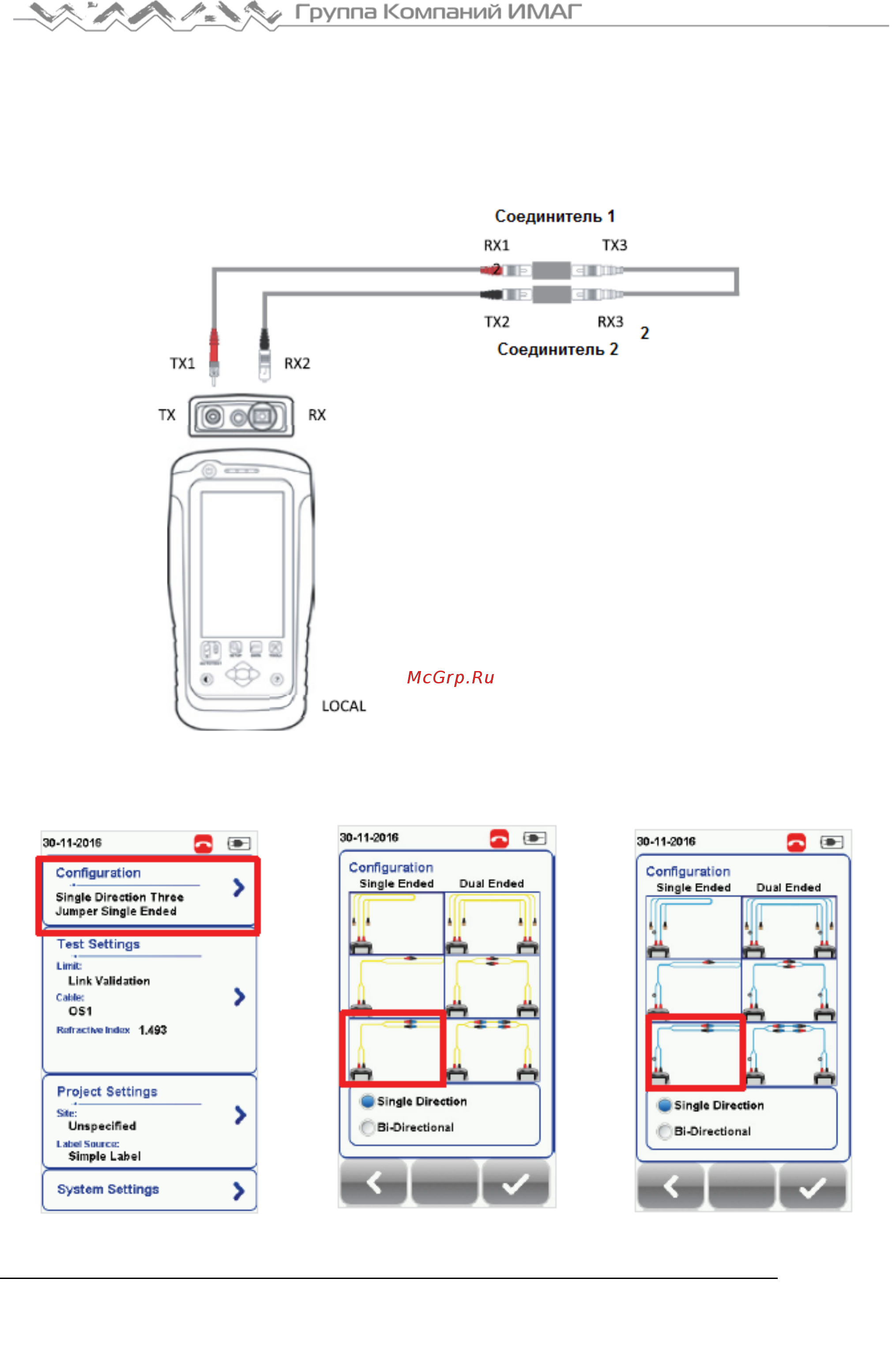

1. Подключите TX1 к порту TX и RX1 к одному концу соединителя 1.

2. Подключите RX2 к порту RX и TX2 к другому концу соединителя 2.

3. Подключите один конец перемычки (TX3) к соединителю 1, а другой конец (RX3) к соединителю 2.

Пожалуйста, обязательно очистите волоконные кабели с помощью набора для чистки, входящего в

комплект устройства.

4. Нажмите кнопку [SETUP (Настройка)]  выберите Configuration (Конфигурация)  Three Jumpers

(Три перемычки) в колонке Single-Ended (Одностороннее). В зависимости от требований выберите

Single (Однонаправленное) или Bi direction (Двунаправленное).

Configuration (Конфигурация)

[Configuration (Конфигурация)]

для одномодового волокна

[Configuration (Конфигурация)]

для многомодового волокна
